CQB、CQB-G系列磁力传动泵

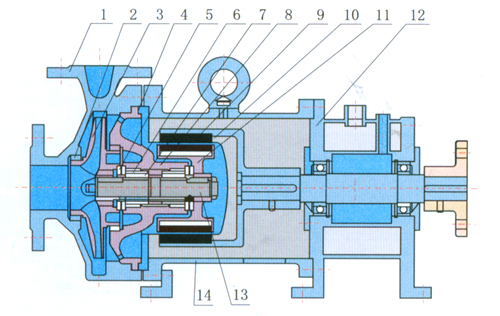

★结 构 图

序号
零件名称
材料
序号
零件名称
材料
1
泵体
不锈钢
8
轴承体
不锈钢
2
静环
不锈钢
9
外磁钢总成
磁体组体
3
叶轮
不锈钢
10
隔离套
不锈钢
4
密封圈
聚四氟乙烯
11
内磁钢总成
磁体组件
5
前后止推环
碳化钨
12
冷却箱
组合件
6
前后轴承
碳石墨
13
泵轴
不锈钢
7
前后轴承
碳化钨
14
联接架
铸铁

★概 述

     磁力传动离心泵(简称磁力泵),通常由电动机,磁力偶合器和耐腐蚀离心泵

成。其主要特点是利用磁力偶合器传递动力,完全无泄漏,当电动机带去吧磁力

俣器外磁钢旋转时,磁力线穿过间隙和隔离套,作用于内磁钢上,使泵转子与电

机同步旋转,无机械接触地传递扭矩。在泵轴的动力输入端,由于液体被封闭在

止的隔离套内,没有动密封因而完全无泄漏。CQB系列磁力泵是磁力泵全国联合

计组开发的新型完全无泄漏耐腐蚀泵,其技术经济指标与国外同类产品八十年代

的水不关相当。CQB系列磁力泵型式及基本参数符合JB/T7742-95《小型磁力传

离心泵》标准。

     CQB系列磁力泵适用于石油、化工、制药、冶炼、电镀、环保、食品、影视洗

印、水处理、国防等行业,是输送易爆、挥发、有毒、稀有贵重液体和各种腐蚀性

液体的理想设备。CQB型磁力泵适用于输送最大压力1.6MPa,温度不超过100℃,

粘度不大于30×10-6m2/S的不含硬颗粒和纤维的液体。

     当输送介质系统压力大于1.6MPa时,本单位可进行特殊设计制造。

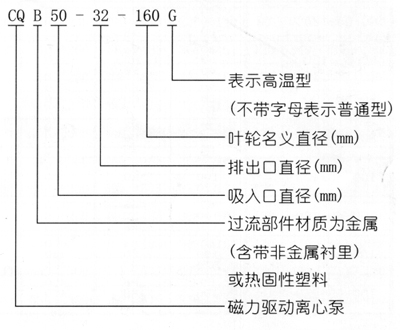

★型号意义

★性 能 参 数 表

型号
流量
Q
m3/h
扬程
H
m
汽蚀余量
(NPSH)r
m
转速
n
r/min
轴功率
pa
KW
效率

%
配带电机功率KW
介质密度g/cm3
≤1
≤1.3
≤1.84
32-20-125
1.9
3.2
3.8
22
20
18.5
2900
0.49
0.58
0.62
23
30
31
YYB801-2
1.1
YYB802-2
1.5
YYB90S-2
2.2
32-20-160
1.9
3.2
3.8
34
32
29
2900
0.84
0.99
1.03
21
28
29
YYB802-2
1.5
YYB90S-2
2.2
YYB90L-2
3
40-25-105
3.8
6.3
7.5
13
12.5
11
2900
0.42
0.55
0.56
32
39
40
YYB801-2
1.1
YYB802-2
1.5
YYB90S-2
2.2
40-25-125
3.8
6.3
7.5
22
20
18.5
2900
0.81
0.98
1.05
28
35
36
YYB802-2
1.1
YYB90L-2
2.2
YYB100L-2
3.0
40-25-160
3.8
6.3
7.5
34
32
29
2900
1.41
1.72
1.79
25
32
33
YYB90L-2
2.2
YYB100L-2
3.0
YYB112M-2
4.0
40-25-200
3.8
6.3
7.5
52.5
50
48
2900
3.02
3.43
3.77
18
25
26
YYB112M-2
4.0
YYB132S1-2
5.5
YYB132S2-2
7.5
50-40-85
7.5
12.5
15
9
8
7.5
3.5
3.5
4.0
2900
0.46
0.56
0.61
40
49
50
YYB801-2
0.75
YYB802-2
1.1
YYB90S-2
1.5
50-32-105
7.5
12.5
15
13
12.5
11
3.5
3.5
4.0
2900
0.76
0.91
0.94
35
47
48
YYB802-2
1.1
YYB90S-2
1.5
YYB90L-2
2.2
50-32-125
7.5
12.5
15
22
20
18.5
3.5
3.5
4.0
2900
1.49
1.62
1.63
30
42
43
YYB90L-2
2.2
YYB100L-2
3.0
YYB112M-2
4.0
50-32-160
7.5
12.5
15
34
32
29
3.5
3.5
4.0
2900
2.48
2.79
2.96
28
39
40
YYB100L-2
3.0
YYB112M-2
4.0
YYB132S1-2
5.5
50-32-200
7.5
12.5
15
52.5
50
48
3.5
3.5
4.0
2900
5.10
5.49
6.13
21
31
32
YYB132S2-2
7.5
YYB132S2-2
7.5
YYB160M1-2
11
50-32-250
7.5
12.5
15
82
80
78.5
3.5
3.5
4.0
2900
9.57
10.89
13.32
17.5
25
26
YYB160M2-2
15
YYB160L-2
18.5
YYB180M-2
22
65-50-125
15
25
30
22
20
18.5
3.5
3.5
4.0
2900
2.25
2.67
2.91
40
51
52
YYB100L-2
3.0
YYB112M-2
4.0
YYB132S1-2
5.5
65-50-160
15
25
30
34
32
29.5
3.5
3.5
4.0
2900
3.34
5.07
5.48
32
43
44
YYB132S1-2
5.5
YYB132S2-2
7.5
YYB160M1-2
11
65-40-200
15
25
30
53
50
47
3.5
3.5
4.0
2900
8.66
9.20
10.1
25
37
38
YYB160M1-2
11
YYB160M2-2
15
YYB160L-2
18.5
65-40-250
15
20
30
82
80
78.5
3.5
3.5
4.0
2900
13.4
14.72
16.88
25
37
38
YYB160L-2
18.5
YYB180M-2
22
YYB200L1-2
30
80-65-125
30
50
60
22.5
20
18
4.0
4.0
4.5
2900
4.48
5.24
5.55
41
52
53
YYB132S1-2
5.5
YYB132S2-2
7.5
YYB160M1-2
11
80-65-160
30
50
60
34
32
29
4.0
4.0
4.5
2900
7.72
9.08
9.67
36
48
49
YYB160M1-2
11
YYB160M2-2
15
YYB160L-2
18.5
80-50-200
30
50
60
53
50
47
4.0
4.0
4.5
2900
12.03
14.80
16.34
36
46
47
YYB160L-2
18.5
YYB180M-2
22
YYB200L1-2
30
80-50-250
30
50
60
84
80
75
4.0
4.0
4.5
2900
19.06
23.68
26.07
36
46
47
YYB200L1-2
30
YYB220L2-2
37
YYB225M-2
45
100-80-125
60
100
120
23
20
16.5
4.0
4.0
4.5
2900
8.35
9.73
9.46
45
56
57
YYB160M1-2
11
YYB160M2-2
15
YYB160L-2
18.5
100-80-160
60
100
120
35
32
28
4.0
4.0
4.5
2900
12.43
15.85
16.34
46
55
56
YYB160L-2
18.5
180M-2
YYB22
YYB200L1-2
30
100-65-200
60
100
120
54
50
47
4.0
4.0
4.5
2900
21.01
25.69
28.44
42
53
56
YYB200L1-2
30
YYB220L-2
37
YYB225M-2
45
100-65-250
60
100
120
86
80
74.5
4.0
4.0
4.5
2900
37.98
45.39
49.69
37
48
49
YYB225M-2
45
YYB250M-2
55
YYB280S-2
75

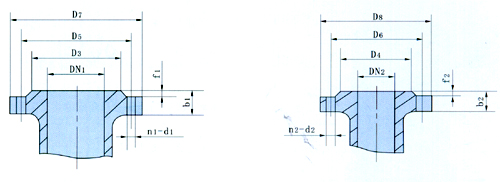

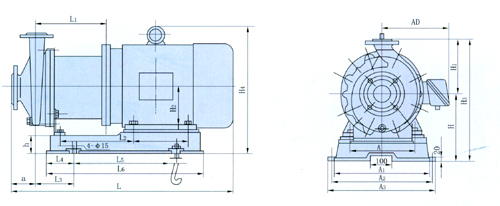

★CQB系列外形和安装尺寸

型号
A
AD
B
L
L1
H1
H2
a
A1
A2
A3
H
H3
H4
L2
L3
L4
L5
L6
h
32-20-125
125
150
100
458
133
120
90
65
32-20-160
140
155
100
483
143
160
115
65
40-25-105
125
150
100
458
133
120
90
65
40-25-125
140
155
125
508
143
160
112
65
40-25-160
160
180
140
633
233
160
112
80
300
330
360
210
370
355
190
140
80
270
430
50
40-25-200
261
210
140
728
253
160
132
80
350
380
410
230
390
413
236
140
80
320
480
50
50-40-85
125
150
100
458
133
120
90
80
50-32-105
140
155
125
508
143
160
112
65
50-32-125
160
180
140
633
233
160
112
80
300
330
360
210
370
355
190
140
80
270
430
50
50-32-160
190
190
140
653
233
160
112
80
300
330
360
210
370
363
197
140
80
270
430
50
50-32-200
216
210
140
728
253
180
132
80
350
380
410
230
410
413
236
140
80
320
480
50
50-32-250
254
255
210
898
308
225
160
100
390
440
420
260
485
485
308
161
120
440
680
80
65-50-125
216
210
140
728
253
160
132
80
350
380
410
230
390
413
236
140
80
320
480
50
65-50-160
216
210
140
728
253
160
132
80
350
380
410
230
390
413
236
140
80
320
480
50
65-40-200
254
255
210
898
308
180
160
100
390
440
420
260
440
485
308
161
120
440
680
80
65-40-250
279
285
241
968
308
228
180
100
390
440
420
280
505
530
321
161
120
440
680
80
80-65-125
216
210
140
728
253
160
132
80
350
380
420
230
390
413
236
140
80
320
480
50
80-65-160
254
255
210
898
297
180
160
100
390
440
420
260
440
485
308
161
120
440
680
80
80-50-200
254
255
254
943
308
200
160
100
390
440
420
260
460
485
308
161
120
440
680
80
80-50-250
318
310
305
1108
318
225
200
125
470
500
530
300
525
575
333
171
120
520
760
100
100-80-125
254
255
210
898
308
180
160
100
390
440
420
260
440
485
308
161
120
440
680
80
100-80-160
254
255
254
975
308
200
160
100
390
440
420
260
460
475
308
161
120
440
680
80
100-65-200
318
310
305
1083
318
225
180
100
470
500
530
300
525
575
333
171
120
520
760
100
100-65-250
318
310
305
1108
318
250
200
125
470
500
530
300
550
575

330

171
120
520
760
100

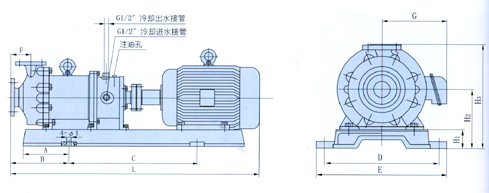

CQB-G系列外形和安装尺寸

型号
A
B
C
D
E
F
G
L
H1
H2
H3
Φ1
CQB32-20-125G
130
150
440
216
240
65
150
751
50
130
250
11.5
CQB32-20-160G
130
150
440
216
240
65
150
761
50
130
290
11.5
CQB40-25-105G
130
150
440
216
240
65
150
751
50
130
250
11.5
CQB40-25-125G
130
150
440
216
240
65
150
761
50
130
290
11.5
CQB40-25-160G
180
210
500
316
350
80
155
916
80
170
330
13.5
CQB40-25-200G
180
210
500
316
350
80
190
1001
80
212
372
13.5
CQB50-40-85G
130
150
440
216
240
80
150
766
50
130
250
11.5
CQB50-32-105G
130
150
440
216
240
80
150
776
50
130
290
11.5
CQB50-32-125G
180
210
500
316
350
80
155
916
80
170
330
13.5
CQB50-32-160G
180
210
540
316
350
80
180
916
80
212
372
13.5
CQB50-32-200G
215
210
690
316
350
80
210
1076
80
212
392
13.5
CQB50-32-250G
215
260
770
400
440
100
255
1276
100
232
457
18.5
CQB65-50-125G
180
210
590
290
350
80
180
981
80
170
330
13.5
CQB65-50-160G
180
210
600
316
350
80
210
1076
80
212
372
13.5
CQB65-40-200G
215
260
770
400
440
100
255
1368
100
260
440
18.5
CQB65-40-250G
215
300
870
400
440
100
255
1413
100
260
485
18.5
CQB80-65-125G
180
260
500
316
350
80
210
1076
80
212
372
13.5
CQB80-65-160G
215
260
820
400
440
100
255
1357
100
260
440
18.5
CQB80-50-200G
215
300
870
400
440
100
255
1413
100
260
460
18.5
CQB80-50-250G
260
300
880
450
500
125
310
1578
100
300
525
24
CQB100-80-125G
215
300
770
400
440
100
255
1368
100
260
440
18.5
CQB100-80-160G
215
300
870
400
440
100
255
1413
100
260
460
18.5
CQB100-65-200G
260
280
880
450
500
100
310
1553
100
300
525
24
CQB100-65-250G
260
280
1000
550
600
125
385
1773
120
370
620
24

CQB、CQB-G系列进出口法兰尺寸

型号
进口法兰
出口法兰
DN1
D3
D5
D7
b1
f1
n1-d1
DN2
D4
D6
D8
b2
f2
n2-d2
32-20-125
32
69
90
120
16
3
4-Φ14
20
48
65
96
14
2
4-Φ11
32-20-160
40-25-105
40
78
100
130
16
3
4-Φ14
25
58
75
100
14
3
4-Φ11
40-25-125
40-25-160
84
110
150
18
3
4-Φ18
25
65
85
115
16
3
4-Φ14
40-25-200
50-40-85
50
88
110
140
16
3
4-Φ14
40
78
100
130
16
3
4-Φ14
50-32-105
32
69
90
120
16
3
4-Φ14
50-32-125
50-32-160
99
125
165
20
3
4-Φ18
32
76
100
140
18
3
4-Φ18
50-32-200
50-32-250
65-50-125
65
108
130
160
16
3
4-Φ14
50
88
110
140
16
3
4-Φ14
65-50-160
118
145
185
20
3
4-Φ18
50
99
125
165
20
3
4-Φ18
65-40-200
40
84
110
150
18
3
65-40-250
80-65-125
80
124
150
190
18
3
4-Φ18
65
108
130
160
16
3
4-Φ14
80-65-160
132
160
200
20
3
4-Φ18
65
118
145
185
20
3
4-Φ18
80-50-200
132
160
200
20
3
8-Φ18
50
99
125
165
20
3
80-50-250
100-80-125
100
144
170
210
18
3
4-Φ18
80
124
150
190
18
3
4-Φ18
100-80-160
100
156
180
220
22
3
8-Φ18
80
132
160
200
20
3
8-Φ18
100-65-200
65
118
145
185
20
3
4-Φ18
100-65-250

浙江永久泵业有限公司
版权所有©浙江永久泵业有限公司 技术支持:中国泵阀网 最佳分辨率:800&600 进入管理中心
