CQB、CQB-G系列磁力传动泵

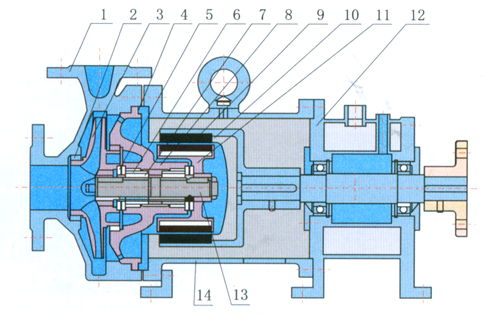

◆结构图

序号	零件名称	材料	序号	零件名称	材料
1	泵体	不锈钢	8	轴承体	不锈钢
2	静环	不锈钢	9	外磁钢总成	磁体组体
3	叶轮	不锈钢	10	隔离套	不锈钢
4	密封圈	聚四氟乙烯	11	内磁钢总成	磁体组件
5	前后止推环	碳化钨	12	冷却箱	组合件
6	前后轴承	碳石墨	13	泵轴	不锈钢
7	前后轴承	碳化钨	14	联接架	铸铁

◆概述

磁力传动离心泵（简称磁力泵），通常由电动机，磁力偶合器和耐腐蚀离心泵组

成。其主要特点是利用磁力偶合器传递动力，完全无泄漏，当电动机带去吧磁力偶

俣器外磁钢旋转时，磁力线穿过间隙和隔离套，作用于内磁钢上，使泵转子与电动

机同步旋转，无机械接触地传递扭矩。在泵轴的动力输入端，由于液体被封闭在静

止的隔离套内，没有动密封因而完全无泄漏。CQB系列磁力泵是磁力泵全国联合设

计组开发的新型完全无泄漏耐腐蚀泵，其技术经济指标与国外同类产品八十年代末

的水不关相当。CQB系列磁力泵型式及基本参数符合JB/T7742-95《小型磁力传动

离心泵》标准。

CQB系列磁力泵适用于石油、化工、制药、冶炼、电镀、环保、食品、影视洗

印、水处理、国防等行业，是输送易爆、挥发、有毒、稀有贵重液体和各种腐蚀性

液体的理想设备。CQB型磁力泵适用于输送最大压力1.6MPa，温度不超过100℃,

度不大于30×10^-6m²/S的不含硬颗粒和纤维的液体。

当输送介质系统压力大于1.6MPa时,本单位可进行特殊设计制造。

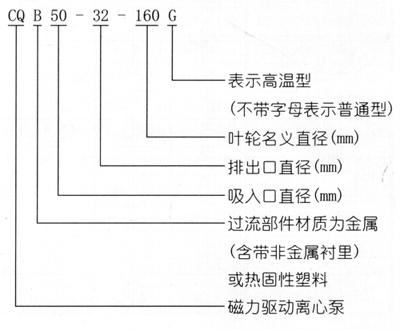

◆型号意义

◆性能参数表

型号	流量 Q m³/h	扬程 H m	汽蚀余量 (NPSH)r m	转速 n r/min	轴功率 pa KW	效率ゥ %	配带电机功率KW
							介质密度g/cm³
							≤1	≤1.3	≤1.84
32-20-125	1.9 3.2 3.8	22 20 18.5		2900	0.49 0.58 0.62	23 30 31	Y^YB^801-2 1.1	Y^YB802-2 1.5	Y^YB90S-2 2.2
32-20-160	1.9 3.2 3.8	34 32 29		2900	0.84 0.99 1.03	21 28 29	Y^YB802-2 1.5	Y^YB90S-2 2.2	Y^YB90L-2 3
40-25-105	3.8 6.3 7.5	13 12.5 11		2900	0.42 0.55 0.56	32 39 40	Y^YB801-2 1.1	Y^YB802-2 1.5	Y^YB90S-2 2.2
40-25-125	3.8 6.3 7.5	22 20 18.5		2900	0.81 0.98 1.05	28 35 36	Y^YB802-2 1.1	Y^YB90L-2 2.2	Y^YB100L-2 3.0
40-25-160	3.8 6.3 7.5	34 32 29		2900	1.41 1.72 1.79	25 32 33	Y^YB90L-2 2.2	Y^YB100L-2 3.0	Y^YB112M-2 4.0
40-25-200	3.8 6.3 7.5	52.5 50 48		2900	3.02 3.43 3.77	18 25 26	Y^YB112M-2 4.0	Y^YB132S1-2 5.5	Y^YB132S2-2 7.5
50-40-85	7.5 12.5 15	9 8 7.5	3.5 3.5 4.0	2900	0.46 0.56 0.61	40 49 50	Y^YB801-2 0.75	Y^YB802-2 1.1	Y^YB90S-2 1.5
50-32-105	7.5 12.5 15	13 12.5 11	3.5 3.5 4.0	2900	0.76 0.91 0.94	35 47 48	Y^YB802-2 1.1	Y^YB90S-2 1.5	Y^YB90L-2 2.2
50-32-125	7.5 12.5 15	22 20 18.5	3.5 3.5 4.0	2900	1.49 1.62 1.63	30 42 43	Y^YB90L-2 2.2	Y^YB100L-2 3.0	Y^YB112M-2 4.0
50-32-160	7.5 12.5 15	34 32 29	3.5 3.5 4.0	2900	2.48 2.79 2.96	28 39 40	Y^YB100L-2 3.0	Y^YB112M-2 4.0	Y^YB132S1-2 5.5
50-32-200	7.5 12.5 15	52.5 50 48	3.5 3.5 4.0	2900	5.10 5.49 6.13	21 31 32	Y^YB132S2-2 7.5	Y^YB132S2-2 7.5	Y^YB160M1-2 11
50-32-250	7.5 12.5 15	82 80 78.5	3.5 3.5 4.0	2900	9.57 10.89 13.32	17.5 25 26	Y^YB160M2-2 15	Y^YB160L-2 18.5	Y^YB180M-2 22
65-50-125	15 25 30	22 20 18.5	3.5 3.5 4.0	2900	2.25 2.67 2.91	40 51 52	Y^YB100L-2 3.0	Y^YB112M-2 4.0	Y^YB132S1-2 5.5
65-50-160	15 25 30	34 32 29.5	3.5 3.5 4.0	2900	3.34 5.07 5.48	32 43 44	Y^YB132S1-2 5.5	Y^YB132S2-2 7.5	Y^YB160M1-2 11
65-40-200	15 25 30	53 50 47	3.5 3.5 4.0	2900	8.66 9.20 10.1	25 37 38	Y^YB160M1-2 11	Y^YB160M2-2 15	Y^YB160L-2 18.5
65-40-250	15 20 30	82 80 78.5	3.5 3.5 4.0	2900	13.4 14.72 16.88	25 37 38	Y^YB160L-2 18.5	Y^YB180M-2 22	Y^YB200L1-2 30
80-65-125	30 50 60	22.5 20 18	4.0 4.0 4.5	2900	4.48 5.24 5.55	41 52 53	Y^YB132S1-2 5.5	Y^YB132S2-2 7.5	Y^YB160M1-2 11
80-65-160	30 50 60	34 32 29	4.0 4.0 4.5	2900	7.72 9.08 9.67	36 48 49	Y^YB160M1-2 11	Y^YB160M2-2 15	Y^YB160L-2 18.5
80-50-200	30 50 60	53 50 47	4.0 4.0 4.5	2900	12.03 14.80 16.34	36 46 47	Y^YB160L-2 18.5	Y^YB180M-2 22	Y^YB200L1-2 30
80-50-250	30 50 60	84 80 75	4.0 4.0 4.5	2900	19.06 23.68 26.07	36 46 47	Y^YB200L1-2 30	Y^YB220L2-2 37	Y^YB225M-2 45
100-80-125	60 100 120	23 20 16.5	4.0 4.0 4.5	2900	8.35 9.73 9.46	45 56 57	Y^YB160M1-2 11	Y^YB160M2-2 15	Y^YB160L-2 18.5
100-80-160	60 100 120	35 32 28	4.0 4.0 4.5	2900	12.43 15.85 16.34	46 55 56	Y^YB160L-2 18.5	180M-2 Y^YB22	Y^YB200L1-2 30
100-65-200	60 100 120	54 50 47	4.0 4.0 4.5	2900	21.01 25.69 28.44	42 53 56	Y^YB200L1-2 30	Y^YB220L-2 37	Y^YB225M-2 45
100-65-250	60 100 120	86 80 74.5	4.0 4.0 4.5	2900	37.98 45.39 49.69	37 48 49	Y^YB225M-2 45	Y^YB250M-2 55	Y^YB280S-2 75

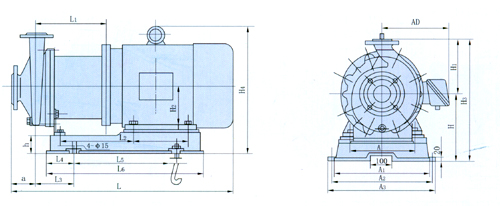

◆CQB系列外形和安装尺寸

型号	A	AD	B	L	L1	H1	H2	a	A1	A2	A3	H	H3	H4	L2	L3	L4	L5	L6	h
32-20-125	125	150	100	458	133	120	90	65
32-20-160	140	155	100	483	143	160	115	65
40-25-105	125	150	100	458	133	120	90	65
40-25-125	140	155	125	508	143	160	112	65
40-25-160	160	180	140	633	233	160	112	80	300	330	360	210	370	355	190	140	80	270	430	50
40-25-200	261	210	140	728	253	160	132	80	350	380	410	230	390	413	236	140	80	320	480	50
50-40-85	125	150	100	458	133	120	90	80
50-32-105	140	155	125	508	143	160	112	65
50-32-125	160	180	140	633	233	160	112	80	300	330	360	210	370	355	190	140	80	270	430	50
50-32-160	190	190	140	653	233	160	112	80	300	330	360	210	370	363	197	140	80	270	430	50
50-32-200	216	210	140	728	253	180	132	80	350	380	410	230	410	413	236	140	80	320	480	50
50-32-250	254	255	210	898	308	225	160	100	390	440	420	260	485	485	308	161	120	440	680	80
65-50-125	216	210	140	728	253	160	132	80	350	380	410	230	390	413	236	140	80	320	480	50
65-50-160	216	210	140	728	253	160	132	80	350	380	410	230	390	413	236	140	80	320	480	50
65-40-200	254	255	210	898	308	180	160	100	390	440	420	260	440	485	308	161	120	440	680	80
65-40-250	279	285	241	968	308	228	180	100	390	440	420	280	505	530	321	161	120	440	680	80
80-65-125	216	210	140	728	253	160	132	80	350	380	420	230	390	413	236	140	80	320	480	50
80-65-160	254	255	210	898	297	180	160	100	390	440	420	260	440	485	308	161	120	440	680	80
80-50-200	254	255	254	943	308	200	160	100	390	440	420	260	460	485	308	161	120	440	680	80
80-50-250	318	310	305	1108	318	225	200	125	470	500	530	300	525	575	333	171	120	520	760	100
100-80-125	254	255	210	898	308	180	160	100	390	440	420	260	440	485	308	161	120	440	680	80
100-80-160	254	255	254	975	308	200	160	100	390	440	420	260	460	475	308	161	120	440	680	80
100-65-200	318	310	305	1083	318	225	180	100	470	500	530	300	525	575	333	171	120	520	760	100
100-65-250	318	310	305	1108	318	250	200	125	470	500	530	300	550	575	330	171	120	520	760	100

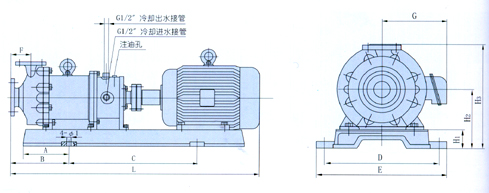

◆CQB-G系列外形和安装尺寸

型号	A	B	C	D	E	F	G	L	H1	H2	H3	Φ1
CQB32-20-125G	130	150	440	216	240	65	150	751	50	130	250	11.5
CQB32-20-160G	130	150	440	216	240	65	150	761	50	130	290	11.5
CQB40-25-105G	130	150	440	216	240	65	150	751	50	130	250	11.5
CQB40-25-125G	130	150	440	216	240	65	150	761	50	130	290	11.5
CQB40-25-160G	180	210	500	316	350	80	155	916	80	170	330	13.5
CQB40-25-200G	180	210	500	316	350	80	190	1001	80	212	372	13.5
CQB50-40-85G	130	150	440	216	240	80	150	766	50	130	250	11.5
CQB50-32-105G	130	150	440	216	240	80	150	776	50	130	290	11.5
CQB50-32-125G	180	210	500	316	350	80	155	916	80	170	330	13.5
CQB50-32-160G	180	210	540	316	350	80	180	916	80	212	372	13.5
CQB50-32-200G	215	210	690	316	350	80	210	1076	80	212	392	13.5
CQB50-32-250G	215	260	770	400	440	100	255	1276	100	232	457	18.5
CQB65-50-125G	180	210	590	290	350	80	180	981	80	170	330	13.5
CQB65-50-160G	180	210	600	316	350	80	210	1076	80	212	372	13.5
CQB65-40-200G	215	260	770	400	440	100	255	1368	100	260	440	18.5
CQB65-40-250G	215	300	870	400	440	100	255	1413	100	260	485	18.5
CQB80-65-125G	180	260	500	316	350	80	210	1076	80	212	372	13.5
CQB80-65-160G	215	260	820	400	440	100	255	1357	100	260	440	18.5
CQB80-50-200G	215	300	870	400	440	100	255	1413	100	260	460	18.5
CQB80-50-250G	260	300	880	450	500	125	310	1578	100	300	525	24
CQB100-80-125G	215	300	770	400	440	100	255	1368	100	260	440	18.5
CQB100-80-160G	215	300	870	400	440	100	255	1413	100	260	460	18.5
CQB100-65-200G	260	280	880	450	500	100	310	1553	100	300	525	24
CQB100-65-250G	260	280	1000	550	600	125	385	1773	120	370	620	24

◆CQB、CQB-G系列进出口法兰尺寸

型号	进口法兰							出口法兰
	DN1	D3	D5	D7	b1	f1	n1-d1	DN2	D4	D6	D8	b2	f2	n2-d2
32-20-125	32	69	90	120	16	3	4-Φ14	20	48	65	96	14	2	4-Φ11
32-20-160
40-25-105	40	78	100	130	16	3	4-Φ14	25	58	75	100	14	3	4-Φ11
40-25-125
40-25-160		84	110	150	18	3	4-Φ18	25	65	85	115	16	3	4-Φ14
40-25-200
50-40-85	50	88	110	140	16	3	4-Φ14	40	78	100	130	16	3	4-Φ14
50-32-105								32	69	90	120	16	3	4-Φ14
50-32-125
50-32-160		99	125	165	20	3	4-Φ18	32	76	100	140	18	3	4-Φ18
50-32-200
50-32-250
65-50-125	65	108	130	160	16	3	4-Φ14	50	88	110	140	16	3	4-Φ14
65-50-160		118	145	185	20	3	4-Φ18	50	99	125	165	20	3	4-Φ18
65-40-200								40	84	110	150	18	3
65-40-250
80-65-125	80	124	150	190	18	3	4-Φ18	65	108	130	160	16	3	4-Φ14
80-65-160		132	160	200	20	3	4-Φ18	65	118	145	185	20	3	4-Φ18
80-50-200		132	160	200	20	3	8-Φ18	50	99	125	165	20	3
80-50-250
100-80-125	100	144	170	210	18	3	4-Φ18	80	124	150	190	18	3	4-Φ18
100-80-160	100	156	180	220	22	3	8-Φ18	80	132	160	200	20	3	8-Φ18
100-65-200								65	118	145	185	20	3	4-Φ18
100-65-250
