CQB-F氟塑料磁力泵
 概 述
CQB-F氟塑料磁力泵，是本单位近几年开发的新产品，并引进国外先进技术，
受用聚偏二氟乙稀制造，该材料是目前世界上最优秀的耐腐蚀材料之一，用该材
料生产的磁力泵使用范围广，耐腐蚀性能强，机械强度高，不老化、无毒素分解
等优点。可广泛用于化工、制药、电镀、石油、环保、稀土分离、冶炼、汽车制
造中的酸洗等领域。
CQB-F氟塑料磁力泵设计独特，无需机械轴封，绝对不渗漏，液体过流部件
选用氟塑料，陶瓷、氟橡胶等材料，泵体外壳用金属材料固定，故泵体足以承托
管道的重量，使用保养极为方便。
CQB-F氟塑料磁力泵基本参数及技术性能符合JB/T7742-95《小型磁力传动
离心泵》标准要求。

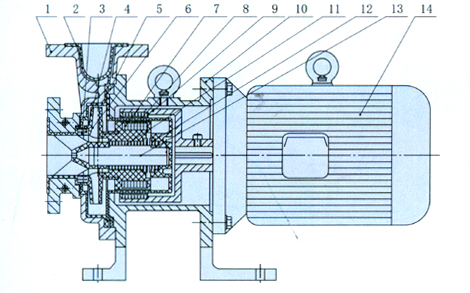

结 构 图
|
1 |
泵壳 |
2 |
泵壳衬里 |
3 |
动环 |
4 |
静环 |
5 |
密封圈 |
|
6 |
叶轮 |
7 |
内磁钢总成 |
8 |
隔离套 |
9 |
外磁钢总成 |
10 |
联接架 |
|
11 |
轴承 |
12 |
止推轴承 |
13 |
轴 |
14 |
电机 |
|
|
性 能 参 数 表
|
型号 |
口径(mm) |
流量
(m3/h) |
扬程
(m) |
汽蚀余量
(NPSH)r
(m) |
功率
(kw) |
转速
(r/min) |
效率
(%) |
电压
(v) |
|
进口 |
出口 |
|
CQB15-10-85F |
15 |
10 |
1.8 |
8 |
6.0 |
0.12 |
2800 |
15 |
220/380 |
|
CQB20-15-105F |
20 |
15 |
3 |
12 |
6.0 |
0.37 |
2800 |
19 |
220/380 |
|
CQB32-25-125F |
32 |
25 |
3.2 |
20 |
5.0 |
0.75 |
2900 |
26 |
380 |
|
CQB40-32-115F |
40 |
32 |
6.3 |
15 |
6.0 |
0.75 |
2900 |
35 |
380 |
|
CQB40-32-145F |
40 |
32 |
6.3 |
25 |
5.0 |
1.5 |
2900 |
29 |
380 |
|
CQB50-40-125F |
50 |
40 |
12.5 |
20 |
3.5 |
2.2 |
2900 |
41 |
380 |
|
CQB50-40-160F |
50 |
40 |
12.5 |
32 |
3.5 |
3 |
2900 |
39 |
380 |
|
CQB65-50-125F |
65 |
50 |
25 |
20 |
4.0 |
3 |
2900 |
47 |
380 |
|
CQB65-50-160F |
65 |
50 |
25 |
32 |
4.0 |
5.5 |
2900 |
46 |
380 |
|
CQB80-65-125F |
80 |
65 |
50 |
20 |
4.0 |
7.5 |
2900 |
54 |
380 |
|
CQB80-65-160F |
80 |
65 |
50 |
32 |
4.0 |
11 |
2900 |
52 |
380 |
|
CQB100-80-125F |
100 |
80 |
100 |
20 |
4.0 |
11 |
2900 |
55 |
380 |
|
CQB100-80-160F |
100 |
80 |
100 |
32 |
4.0 |
18.5 |
2900 |
56 |
380 |
注:表中型号从CQB20-14-100F到CQB100-80-160F均可配防爆电机。

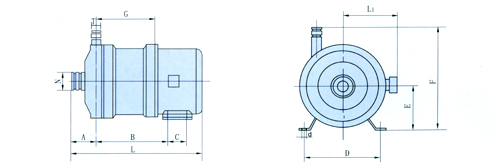

CQB-F系列氟塑料磁力泵外形和安装尺寸
|
型号 |
A |
B |
C |
D |
E |
F |
d |
G |
L1 |
L |
N |
T |
|
CQB15-10-85F |
56.5 |
93.5 |
80 |
100 |
63 |
144 |
7 |
87.5 |
75 |
304 |
22 |
18 |
|
CQB20-15-105F |
54.5 |
125.5 |
90 |
112 |
71 |
165 |
7 |
111.5 |
85 |
340 |
26 |
18 |
|

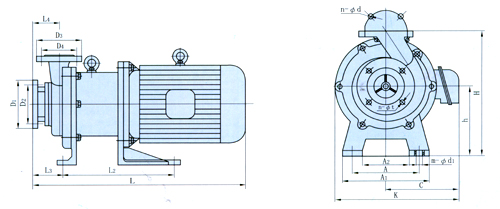

型号 |
D1 |
D2 |
n-Φt |
D3 |
D4 |
n-Φd |
L4 |
L3 |
L2 |
L1 |
L |
A |
A1 |
A2 |
h |
H |
m-Φd1 |
K |
C |
|
CQB32-25-125F |
140 |
100 |
4-Φ17.5 |
115 |
85 |
4-Φ17.5 |
69 |
80 |
200 |
150 |
500 |
140 |
180 |
100 |
140 |
270 |
4-Φ13.5 |
23.8 |
135 |
|
CQB40-32-115F |
150 |
110 |
4-Φ17.5 |
140 |
100 |
4-Φ17.5 |
73 |
86 |
200 |
153 |
406 |
160 |
200 |
120 |
150 |
280 |
4-Φ13.5 |
204 |
85 |
|
CQB40-32-145F |
150 |
110 |
4-Φ17.5 |
140 |
100 |
4-Φ17.5 |
73 |
86 |
200 |
153 |
506 |
160 |
200 |
120 |
150 |
280 |
4-Φ13.5 |
264.0 |
145 |
|
CQB50-40-125F |
165 |
125 |
4-Φ17.5 |
150 |
110 |
4-Φ17.5 |
83 |
80 |
250 |
165 |
528 |
190 |
240 |
140 |
165 |
310 |
4-Φ13.5 |
279 |
145 |
|
CQB50-40-160F |
165 |
125 |
4-Φ17.5 |
150 |
110 |
4-Φ17.5 |
83 |
80 |
250 |
165 |
583 |
190 |
240 |
140 |
165 |
310 |
4-Φ13.5 |
309 |
175 |
|
CQB65-50-125F |
185 |
145 |
4-Φ17.5 |
165 |
125 |
4-Φ17.5 |
81 |
83 |
265 |
183 |
600 |
180 |
250 |
138 |
200 |
380 |
4-Φ17.5 |
319 |
175 |
|
CQB65-50-160F |
185 |
145 |
4-Φ17.5 |
165 |
125 |
4-Φ17.5 |
81 |
83 |
270 |
183 |
700 |
240 |
250 |
138 |
200 |
380 |
4-Φ17.5 |
319 |
175 |
|
CQB80-65-125F |
200 |
160 |
8-Φ17.5 |
185 |
145 |
4-Φ17.5 |
101 |
125 |
420 |
259 |
740 |
250 |
300 |
160 |
250 |
455 |
4-Φ25 |
364 |
195 |
|
CQB80-65-160F |
200 |
160 |
8-Φ17.5 |
185 |
145 |
4-Φ17.5 |
101 |
125 |
420 |
259 |
900 |
250 |
300 |
160 |
250 |
455 |
4-Φ25 |
417 |
250 |
|
CQB100-80-125F |
220 |
180 |
8-Φ17.5 |
200 |
160 |
8-Φ17.5 |
116 |
124 |
348 |
275 |
951 |
280 |
360 |
200 |
250 |
470 |
4-Φ25 |
458 |
250 |
|
CQB100-80-160F |
220 |
180 |
8-Φ17.5 |
200 |
160 |
8-Φ17.5 |
116 |
124 |
348 |
275 |
951 |
280 |
360 |
200 |
250 |
470 |
4-Φ25 |
458 |
250 | |
