CQ不锈钢磁力泵
 概 述
CQ型磁力驱动泵(简称磁力泵)是将永磁联轴器的工作原理应用于离心泵的新产
品,设计合理、工艺先进、具有全密封、无泄漏、耐腐蚀等特点，其性能达到国外同
类产品的先进水平。
磁力泵以静密封取代动密封，使泵的过流部件处于完全密封状态，彻底解决了其
他泵机械密封无法避免的跑、冒、滴、漏之弊病。磁力泵选用耐腐蚀、高强度的工程
塑料、钢坟玉陶瓷，不锈钢等作为制造材料，因此它具有良好的抗腐蚀性能，并可以
使被输送介质免受污染。
磁力泵结构紧凑、外形美观、体积小、噪音低、运行可靠、使用维修方便。可广
泛应用于化工、制药、石油、电镀、食品、电影照相洗印、科研机构、国防工业等单
位抽送酸、碱液、油类、稀有贵重液、毒液、挥以性液体，以及循环水设备配套、过
滤机配套。特别是易漏、易燃、易爆液体的抽送，选用此泵则更为理想。
|

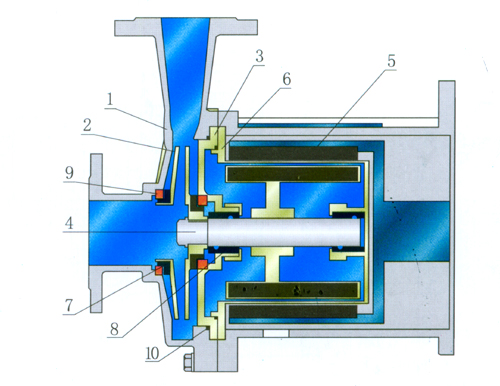

序号 |
部件 |
材质 |
序号 |
部件 |
材质 |
|
1 |
泵壳 |
不
锈
钢 |
增
强
聚
丙
烯 |
6 |
隔离套 |
不锈钢、增强聚丙烯 |
|
2 |
叶轮 |
7 |
动环 |
填充聚四氟乙烯
高密度碳 |
|
3 |
隔板 |
8 |
轴承 |
|
4 |
泵轴 |
9 |
静环 |
高纯氧化铝陶瓷 |
|
5 |
磁内转子 |
10 |
密封圈 |
三元乙丙橡胶/氟橡胶 |

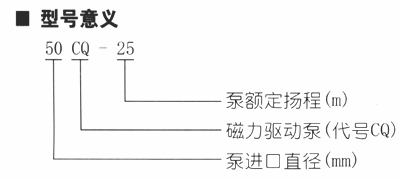

性 能 参 数 表
|
型号 |
口径 |
流量
(L/min) |
扬程
(m) |
电机
功率
(kw) |
转速
(r/min) |
2800电压
(v) |
|
进口
（mm) |
出口
(mm) |
|
8CQ-1.2 |
8 |
6 |
15 |
1.2 |
0.01 |
2800 |
220 |
|
10CQ-3 |
10 |
8 |
19 |
3 |
0.01 |
2800 |
220 |
|
14CQ-5 |
14 |
10 |
20 |
5 |
0.038 |
2800 |
220 |
|
16CQ-8 |
16 |
12 |
25 |
8 |
0.18 |
2800 |
380/220 |
|
20CQ-12 |
20 |
14 |
50 |
12 |
0.37 |
2800 |
380/220 |
|
25CQ-15 |
25 |
20 |
110 |
15 |
1.1 |
2800 |
380 |
|
32CQ-15 |
32 |
25 |
110 |
15 |
1.1 |
2800 |
380 |
|
32CQ-25 |
32 |
25 |
110 |
25 |
1.1 |
2800 |
380 |
|
40CQ-20 |
40 |
32 |
180 |
20 |
2.2 |
2800 |
380 |
|
40CQ-32 |
40 |
32 |
200 |
32 |
4 |
2800 |
380 |
|
50CQ-25 |
50 |
40 |
240 |
25 |
4 |
2800 |
380 |
|
50CQ-32 |
50 |
40 |
220 |
32 |
4 |
2800 |
380 |
|
50CQ-50 |
50 |
40 |
130 |
50 |
5.5 |
2800 |
380 |
|
65CQ-25 |
65 |
50 |
280 |
25 |
5.5 |
2800 |
380 |
|
65CQ-35 |
65 |
50 |
450 |
35 |
7.5 |
2800 |
380 |

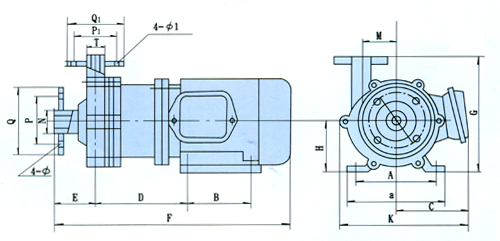

CQ系列外形安装尺寸
|
型号 |
A |
B |
C |
D |
E |
F |
G |
H |
J |
a |
K |
M |
N |
机座
螺孔 |
P |
P1 |
Q |
Q1 |
Φ |
Φ1 |
管
子
连
接
|
|
8CQ-1.2 |
63 |
48 |
45 |
55 |
38 |
200 |
105 |
45 |
15 |
84 |
80 |
24 |
16 |
Φ6 |
|
|
|
|
|
|
|
10CQ-3 |
63 |
48 |
45 |
55 |
38 |
200 |
105 |
45 |
15 |
84 |
80 |
24 |
16 |
Φ6 |
|
|
|
|
|
|
|
14CQ-5 |
90 |
71 |
95 |
107 |
53 |
270 |
120 |
56 |
16 |
130 |
130 |
37 |
18 |
Φ7 |
|
|
|
|
|
|
|
16CQ-8 |
90 |
70 |
80 |
125 |
55 |
320 |
160 |
65 |
18 |
115 |
140 |
40 |
22 |
Φ11 |
|
|
|
|
|
|
|
20CQ-12 |
100 |
80 |
105 |
130 |
59.5 |
340 |
160 |
73 |
18 |
130 |
160 |
65 |
26 |
Φ12 |
|
|
|
|
|
|
|
25CQ-15 |
125 |
100 |
140 |
189.5 |
67.5 |
460 |
205 |
90 |
|
160 |
240 |
71.5 |
|
Φ12 |
75 |
65 |
100 |
90 |
12 |
10 |
法
兰
连
接
|
|
32CQ-15 |
125 |
100 |
140 |
189.5 |
67.5 |
460 |
205 |
90 |
|
160 |
240 |
71.5 |
|
Φ12 |
90 |
75 |
120 |
100 |
12 |
10 |
|
32CQ-25 |
125 |
100 |
140 |
189.5 |
67.5 |
460 |
230 |
90 |
|
160 |
260 |
85 |
|
Φ12 |
90 |
75 |
120 |
100 |
12 |
10 |
|
40CQ-20 |
140 |
120 |
155 |
235 |
75 |
545 |
220 |
100 |
|
180 |
290 |
78.5 |
|
Φ12 |
100 |
90 |
130 |
120 |
14 |
14 |
|
40CQ-32 |
190 |
140 |
190 |
271 |
80 |
620 |
260 |
112 |
|
245 |
336 |
91 |
|
Φ12 |
100 |
90 |
130 |
120 |
14 |
14 |
|
50CQ-25 |
190 |
140 |
190 |
271 |
80 |
620 |
260 |
112 |
|
245 |
336 |
91 |
|
Φ12 |
110 |
100 |
140 |
130 |
14 |
14 |
|
50CQ-32 |
190 |
140 |
190 |
271 |
80 |
620 |
260 |
112 |
|
245 |
336 |
91 |
|
Φ12 |
110 |
100 |
140 |
130 |
14 |
14 |
|
65CQ-25 |
216 |
140 |
200 |
305 |
90 |
695 |
300 |
132 |
|
280 |
350 |
91 |
|
Φ12 |
130 |
110 |
160 |
140 |
14 |
14 |
|
65CQ-35 |
216 |
140 |
200 |
360 |
76 |
720 |
292 |
120 |
|
280 |
350 |
90 |
|
Φ12 |
130 |
110 |
160 |
140 |
14 |
14 |
|
