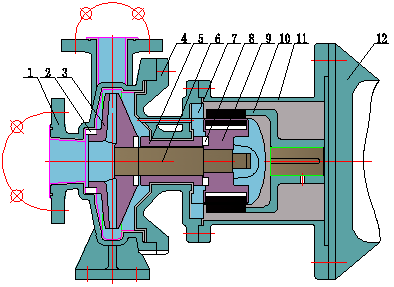

构特征及用途
IMF氟塑料衬里磁力驱动泵是由浙江永久泵业有限公司最新研究开发的一种无泄漏耐高温、耐强腐蚀的化工泵,已通过化工部鉴定,这种泵是应用现代磁学原理,采用推拉式磁路结构,实现力矩的无接触传递,从而变动密封为静密封,达到无泄漏的耐腐蚀泵;该泵按照国际标准/国际ISO2858/GB5662设计,结构简单、操作简便、安装维修方便,各项技术性能优于国内同类产品。 泵的过流部件全部采用具有极强抗腐蚀的F46衬里, 其耐腐蚀寿命比普通不锈钢水泵约提高10~20倍,可以输送不含固体颗粒的温度在180度以下的盐酸、硫酸硝酸、氢氟酸及有机无机混合酸等介质, 是化工、石油化工、炼油、化纤、化肥、制药、湿法冶金、电报、电影洗印、易燃、易爆、剧毒及其它贵重液体加工行业的首选产品。磁力驱动泵主要由泵体,叶轮、磁性联轴器、隔离套、电动机等组成,叶轮和内磁钢组成一体,装在由泵体和隔离套组成的密封体内;电动机带动外磁钢,外磁钢带动内磁钢,使叶轮旋转,从而由静密封代替动密封,达到无泄漏输送介质。 磁力驱动离心泵的特点是: 1、没有动密封,绝对无泄漏。 2、磁体采用稀土类磁钢和新型磁路结构,传动力矩较大。 3、独特的润滑和冷却回路,保证轴承有良好的冷却和润滑。 4、泵的过流部件采用泵体和中间体内衬,轴、轴承等整体烧结,叶轮、隔离套等烧结压制成型,过流部件材料具有极强的耐腐蚀性。并且可根据需要将过流部件材料选择性替换。 5、泵的性能、外型安装尺寸符合国际标准/国际ISO2858/GB5662,可以方便地替换IH型化工泵。 6、运转可靠,操作稳定。 7.结构简单,维修方便。 IMF部分流泵结构图(直联式) 1.泵体 2.前静止推环 3.叶轮 4.中间体 5.轴套 6.轴 7.隔离套 8.后静止推环 9.内磁总成10.外磁总成 11.联接架 12.电机 IMF安装尺寸表

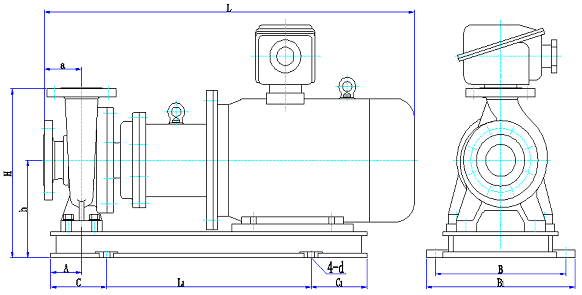

产品型号 |
电机型号
(功率kW) |
H |
h |
L |
A |
a |
C |
L1 |
C1 |
d |
B |
B1 |
机组重量
(kg) |
IMF25-20-110 |
JW7122/0.55 |
191 |
91 |
480 |
30 |
50 |
50 |
400 |
80 |
10 |
112 |
145 |
|
IMF25-20-125 |
YB802-2/1.1 |
310 |
160 |
495 |
35 |
66 |
40 |
290 |
120 |
10 |
125 |
165 |
|
IMF25-20-160 |
YB100L-2/3 |
310 |
160 |
595 |
35 |
66 |
40 |
290 |
120 |
10 |
140 |
180 |
|
IMF32-25-110 |
YB801-2/0.75 |
200 |
100 |
500 |
30 |
58 |
50 |
450 |
80 |
13 |
125 |
165 |
|
IMF32-25-125 |
YB802-2.1.1 |
214 |
100 |
500 |
30 |
58 |
50 |
450 |
80 |
13 |
125 |
165 |
|
IMF32-25-160 |
YB90L-1/2.2 |
350 |
190 |
674 |
55 |
80 |
60 |
410 |
130 |
13 |
140 |
180 |
|
YB100L-2/3 |
719 |
IMF40-25-125 |
YB90L-1/2.2 |
214 |
100 |
500 |
30 |
58 |
50 |
450 |
80 |
13 |
125 |
165 |
|
IMF40-25-160 |
YB100L-2/3 |
350 |
190 |
719 |
55 |
80 |
60 |
410 |
130 |
13 |
140 |
180 |
|
IMF40-25-200 |
YB112M-2/4 |
390 |
210 |
757 |
73 |
85.5 |
90 |
380 |
150 |
13 |
230 |
280 |
|
YB132S-2 |
807 |
100 |
430 |
170 |
15 |
IMF50-32-125 |
YB100L-2/3 |
370 |
195 |
756 |
67 |
90 |
90 |
380 |
150 |
15 |
200 |
250 |
|
YB112M-2/4 |
786 |
IMF50-32-160 |
YB112M-2/4 |
370 |
195 |
67.5 |
15 |
200 |
250 |
|
YB132S1-2/5.5 |
836 |
68.5 |
100 |
430 |
170 |
IMF50-32-200 |
YB132S2-2/7.5 |
397 |
217 |
829 |
70 |
84.5 |
100 |
430 |
170 |
15 |
210 |
260 |
|
YB160M1-2/11 |
405 |
225 |
974 |
125 |
525 |
200 |
IMF50-32-250 |
YB160M2-2/15 |
465 |
240 |
994 |
78.5 |
102.5 |
15 |
280 |
350 |
|
YB160L-2/18.5 |
130 |
570 |
220 |
产品型号 |
电机型号
(功率kW) |
H |
h |
L |
A |
a |
C |
L1 |
C1 |
d |
B |
B1 |
机组重量
(kg) |
IMF65-50-125 |
YB112M-2/4 |
365 |
205 |
786 |
65.5 |
88 |
90 |
380 |
150 |
15 |
210 |
260 |
|
YB132S1-2/5.5 |
836 |
66.5 |
100 |
430 |
170 |
IMF65-50-160 |
YB132S1-2/5.5 |
15 |
210 |
260 |
|
YB132S2-2/7.5 |
YB160M1-2/11 |
375 |
215 |
981 |
125 |
525 |
200 |
IMF65-40-200 |
YB160M1-2/11 |
400 |
220 |
980 |
80 |
90 |
15 |
245 |
300 |
|
YB160M2-2/15 |
IMF65-40-250 |
YB160L-2/18.5 |
495 |
260 |
1085 |
79.5 |
108.5 |
130 |
570 |
220 |
18 |
290 |
360 |
|
YB180M-2/22 |
1120 |
YB200L1-2/30 |
500 |
265 |
1195 |
85.5 |
140 |
620 |
240 |
IMF80-65-125 |
YB132S1-2/5.5 |
385 |
205 |
849 |
70.5 |
100 |
100 |
430 |
170 |
15 |
205 |
260 |
|
YB132S2-2/7.5 |
YB160M1-2/11 |
395 |
215 |
994 |
75.5 |
125 |
525 |
200 |
IMF80-65-160 |
YB160M1-2/11 |
395 |
215 |
994 |
75.5 |
100 |
125 |
525 |
200 |
15 |
205 |
260 |
|
YB160M2-2/15 |
IMF80-50-200 |
YB160M2-2/15 |
465 |
240 |
1031.5 |
107.5 |
18 |
230 |
290 |
|
YB160L-2/18.5 |
470 |
245 |
1071.5 |
80.5 |
130 |
570 |
220 |
YB200L1-2/30 |
490 |
265 |
1181.5 |
88 |
140 |
620 |
240 |
IMF80-50-250 |
YB200L1-2/30 |
510 |
275 |
1196 |
84.5 |
108.5 |
140 |
620 |
240 |
18 |
310 |
380 |
|
YB200L2-2/37 |
IMF100-80-125 |
YB160M1-2/11 |
440 |
235 |
1038 |
75.5 |
109 |
125 |
525 |
200 |
18 |
240 |
300 |
|
YB160M2-2/15 |
YB160L-2/18.5 |
445 |
240 |
1078 |
130 |
570 |
220 |
IMF100-80-160 |
YB160L-2/18.5 |
445 |
240 |
109 |
130 |
570 |
220 |
18 |
240 |
300 |
|
YB180M-2/22 |
1113 |
77 |
YB200L1-2/30 |
465 |
265 |
1188 |
83 |
140 |
620 |
240 |
IMF100-65-200 |
YB200L1-2/30 |
490 |
1191.5 |
85.5 |
115 |
|
YB200L2-2/37 |
IMF150-125-250 |
YB180L-4/22 |
761 |
465 |
1560 |
110 |
140 |
230 |
840 |
390 |
18 |
490 |
540 |
|
YB200L-4/30 |
1613 |
YB225S-4/37 |
1655 |

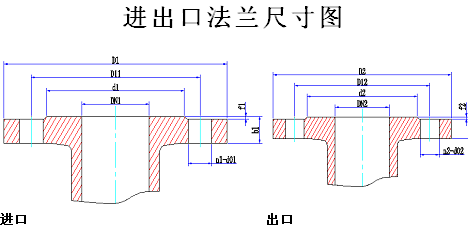

IMF磁力化工泵法兰尺寸
产品型号 |
吸入口法兰尺寸 |
排出口法兰尺寸 |
DN1 |
D1 |
D11 |
d1 |
b1 |
f1 |
n1-d01 |
DN2 |
D2 |
D12 |
d2 |
b2 |
f2 |
n2-d02 |
IMF25-20-110 |
25 |
100 |
75 |
60 |
14 |
2 |
4-?11 |
20 |
90 |
65 |
50 |
14 |
2 |
4-?11 |
IMF25-20-125 |
IMF25-20-160 |
IMF32-25-110 |
32 |
120 |
90 |
70 |
16 |
2 |
4-?13.5 |
25 |
100 |
75 |
60 |
14 |
2 |
4-?11 |
IMF32-25-125 |
IMF32-25-160 |
IMF40-25-125 |
40 |
150 |
110 |
88 |
18 |
2 |
4-?17.5 |
IMF40-25-160 |
IMF40-25-200 |
IMF50-32-125 |
50 |
165 |
125 |
102 |
20 |
3 |
4-?17.5 |
32 |
140 |
100 |
78 |
18 |
2 |
4-?17.5 |
IMF50-32-160 |
IMF50-32-200 |
IMF50-32-250 |
IMF65-50-125 |
65 |
185 |
145 |
122 |
20 |
3 |
4-?17.5 |
50 |
165 |
125 |
102 |
20 |
3 |
4-?17.5 |
IMF65-50-160 |
IMF65-40-200 |
40 |
150 |
110 |
88 |
18 |
2 |
4-?17.5 |
IMF65-40-250 |
IMF80-65-125 |
80 |
200 |
160 |
133 |
22 |
3 |
8-?17.5 |
65 |
185 |
145 |
122 |
20 |
3 |
4-?17.5 |
IMF80-65-160 |
IMF80-50-200 |
50 |
165 |
125 |
102 |
20 |
3 |
4-?17.5 |
IMF80-50-250 |
IMF100-80-125 |
100 |
220 |
180 |
158 |
24 |
3 |
8-?17.5 |
80 |
200 |
160 |
133 |
22 |
3 |
8-?17.5 |
IMF100-80-160 |
IMF100-65-200 |
65 |
185 |
145 |
122 |
20 |
3 |
4-?17.5 |
IMF150-125-250 |
150 |
285 |
240 |
212 |
28 |
3 |
8-?22 |
125 |
250 |
210 |
184 |
26 |
3 |
8-17.5 |
性能参数表 Performance Parameter Table
参数parameter 型号Model |
流量 |
扬程 |
转速 |
轴功率 |
效率 |
气蚀 |
配带电动机型号功率(power)kW |
输送介质比重(density) |
1 |
1.35 |
1.85 |
IMF25-20-110 |
1.8 2.5 3.3 |
16 15 13.5 |
2800 |
0.35 0.36 0.41 |
22 28 29 |
2.0 2.0 2.5 |
JW7122 0.55 |
Y YB801-2 0.75 |
Y YB802-2 1.1 |
IMF25-20-125 |
1.8 2.5 3.3 |
20.6 20 18 |
2800 |
0.56 0.57 0.70 |
18 24 23 |
2.0 2.0 2.5 |
Y YB802-2 1.1 |
Y YB90S-2 1.5 |
Y YB90L1-2 2.2 |
IMF25-20-160 |
1.8 2.5 3.3 |
33 32 30 |
2900 |
1.09 1.10 1.30 |
15 19 20 |
2.0 2.0 2.5 |
Y YB90S-2 1.5 |
Y YB90L1-2 2.2 |
Y YB100L-2 3 |
IMF32-25-110 |
2.8 4 5.2 |
16 15 13.5 |
2900 |
0.4 0.45 0.54 |
30 36 35 |
2.0 2.0 2.5 |
Y YB801-2 0.75 |
Y YB802-2 1.1 |
Y YB90S-2 1.5 |
IMF32-25-125 |
2.8 4 5.2 |
20.6 20 18 |
2900 |
0.65 0.72 0.87 |
24 30 29 |
2.0 2.0 2.5 |
Y YB802-2 1.1 |
Y YB90S-2 1.5 |
Y YB90L1-2 2.2 |
IMF32-25-160 |
2.8 4 5.2 |
33 32 30 |
2900 |
1.25 1.33 1.56 |
20 26 27 |
2.0 2.0 2.5 |
Y YB90L1-2 2.2 |
Y YB100L-2 3 |
Y YB112M-2 4 |
IMF40-25-125 |
3.8 6.3 7.6 |
22 20 18.6 |
2900 |
0.86 0.96 1.05 |
32 36 37 |
2.0 2.0 2.5 |
Y YB90L1-2 2.2 |
Y YB100L-2 3 |
Y YB112M-2 4 |
IMF40-25-160 |
3.8 6.3 7.6 |
34.5 32 28 |
2900 |
1.51 1.66 1.92 |
29 33 34 |
2.0 2.0 2.5 |
Y YB100L-2 3 |
Y YB112M-2 4 |
Y YB112M-2 4 |
IMF40-25-200 |
3.8 6.3 7.6 |
52.5 50 47.2 |
2900 |
2.70 3.00 3.32 |
23 28 29 |
2.0 2.0 2.5 |
Y YB112M-2 4 |
Y YB132S1-2 5.5 |
Y YB132S2-2 7.5 |
IMF50-32-125 |
7.5 12.5 15 |
22 20 18.5 |
2900 |
1.32 1.48 1.61 |
34 46 47 |
2.0 2.0 2.5 |
Y YB100L-2 3 |
Y YB112M-2 4 |
Y YB112M-2 4 |
50-32-125A |
6.8 11.3 13.6 |
18 16.2 14.5 |
2900 |
1.04 1.13 1.19 |
32 44 45 |
2.0 2.0 2.5 |
Y YB90L-2 2.2 |
Y YB100L-2 3 |
Y YB100L-2 3 |
50-32-125B |
6.3 10.6 12.7 |
16 14.5 13 |
2900 |
0.92 0.97 1.02 |
30 43 44 |
2.0 2.0 2.5 |
Y YB90L-2 2.2 |
Y YB90L-2 2.2 |
Y YB100L-2 3 |
IMF50-32-160 |
7.5 12.5 15 |
34.5 32 29 |
2900 |
2.31 2.66 2.82 |
30.5 41 42 |
2.0 2.0 2.5 |
Y YB112M-2 4 |
Y YB112M-2 4 |
Y YB132S1-2 5.5 |
50-32-160A |
6.8 11.3 13.6 |
28.5 26 23 |
2900 |
1.88 2.05 2.13 |
28 39 40 |
2.0 2.0 2.5 |
Y YB100L-2 3 |
Y YB100L-2 3 |
Y YB112M-2 4 |
50-32-160B |
6.3 10.6 12.7 |
25.5 23.1 20.5 |
2900 |
1.59 1.75 1.82 |
27.5 38 39 |
2.0 2.0 2.5 |
Y YB100L-2 3 |
Y YB100L-2 3 |
Y YB112M-2 4 |
参数parameter 型号Model |
流量 |
扬程 |
转速 |
轴功率 |
效率 |
气蚀 |
配带电动机型号功率(power)kW |
输送介质比重(density) |
1 |
1.35 |
1.85 |
IMF50-32-200 |
7.5 12.5 15 |
52.5 50 48 |
2800 |
4.28 4.86 5.16 |
25 35 38 |
2.0 2.0 2.5 |
Y YB132S2-2 7.5 |
Y YB132S2-2 7.5 |
Y YB160M1-2 11 |
50-32-200A |
6.8 11.3 13.6 |
43 40.5 38.5 |
2800 |
3.32 3.67 3.95 |
24 34 37 |
2.0 2.0 2.5 |
Y YB132S1-2 5.5 |
Y YB132S1-2 5.5 |
Y YB132S2-2 7.5 |
50-32-200B |
6.3 10.6 12.7 |
38.5 36 34 |
2900 |
2.75 3.05 3.18 |
24 34 37 |
2.0 2.0 2.5 |
Y YB132S1-2 5.5 |
Y YB132S1-2 5.5 |
Y YB132S2-2 7.5 |
IMF50-32-250 |
7.5 12.5 15 |
82 80 78.5 |
2900 |
8.16 9.07 9.72 |
20.5 30 33 |
2.0 2.0 2.5 |
Y YB160M2-2 15 |
Y YB160M2-2 15 |
Y YB180M-2 18.5 |
50-32-250A |
6.8 11.3 13.6 |
67 65 63.5 |
2900 |
6.21 6.90 7.35 |
20 29 32 |
2.0 2.0 2.5 |
Y YB160M1-2 11 |
Y YB160M1-2 11 |
Y YB160M2-2 15 |
50-32-250B |
6.3 10.6 12.7 |
59.8 57.8 56.3 |
2900 |
5.13 5.75 6.10 |
20 29 32 |
2.0 2.0 2.5 |
Y YB160M1-2 11 |
Y YB160M1-2 11 |
Y YB160M2-2 15 |
IMF65-50-125 |
15 25 30 |
22 20 18.6 |
2900 |
1.96 2.31 2.47 |
46 59 61 |
2.0 2.0 2.5 |
Y YB112M-2 4 |
Y YB112M-2 4 |
Y YB132S1-2 5.5 |
65-50-125A |
13.5 22.5 27 |
18 16.2 14.5 |
2900 |
1.47 1.71 1.77 |
45 58 60 |
2.0 2.0 2.5 |
Y YB100L-2 3 |
Y YB100L-2 3 |
Y YB112M-2 4 |
65-50-125B |
12.8 21.3 25.6 |
16.5 14.5 13 |
2900 |
12.14 1.45 1.51 |
45 58 60 |
2.0 2.0 2.5 |
Y YB100L-2 3 |
Y YB100L-2 3 |
Y YB112M-2 4 |
IMF65-50-160 |
15 25 30 |
35 32 30 |
2900 |
3.25 3.96 4.38 |
44 55 56 |
2.0 2.0 2.5 |
Y YB132S1-2 5.5 |
Y YB132S2-2 7.5 |
Y YB160M1-2 11 |
65-50-160A |
13.5 22.5 27 |
28.5 26 24 |
2900 |
2.44 3.12 3.39 |
43 51 52 |
2.0 2.0 2.5 |
Y YB112M-2 4 |
Y YB132S1-2 5.5 |
Y YB132S2-2 7.5 |
65-50-160B |
12.8 21.3 25.6 |
25.5 23.1 21.0 |
2900 |
2.12 2.68 2.87 |
42 50 51 |
2.0 2.0 2.5 |
Y YB112M-2 4 |
Y YB112M-2 4 |
Y YB132S1-2 5.5 |
IMF65-40-200 |
15 25 30 |
53 50 47 |
2900 |
6.02 7.09 7.83 |
36 48 49 |
2.0 2.0 2.5 |
Y YB160M1-2 11 |
Y YB160M1-2 11 |
Y YB160M2-2 15 |
65-40-200A |
13.5 22.5 27 |
43 40.5 37.5 |
2900 |
4.52 5.39 5.87 |
35 46 47 |
2.0 2.0 2.5 |
Y YB132S2-2 7.5 |
Y YB160M1-2 11 |
Y YB160M1-2 11 |
65-40-200B |
12.8 21.3 25.6 |
38.5 36 34.5 |
2900 |
3.84 4.54 5.11 |
35 46 47 |
2.0 2.0 2.5 |
Y YB132S2-2 7.5 |
Y YB160M1-2 11 |
Y YB160M1-2 11 |
参数parameter 型号Model |
流量 |
扬程 |
转速 |
轴功率 |
效率 |
气蚀 |
配带电动机型号功率(power)kW |
输送介质比重(density) |
1 |
1.35 |
1.85 |
IMF65-40-250 |
15 25 30 |
82 80 78.5 |
2800 |
12.42 13.96 15.64 |
27 39 41 |
2.0 2.0 2.5 |
Y YB160L-2 18.5 |
Y YB180M-2 22 |
Y YB200L-2 30 |
65-40-250A |
13.5 22.5 27 |
67 65 63.5 |
2800 |
9.47 10.48 11.67 |
26 38 40 |
2.0 2.0 2.5 |
Y YB160M2-2 15 |
Y YB160L-2 18.5 |
Y YB180M-2 22 |
65-40-250B |
12.8 21.3 25.6 |
59.8 57.8 56.3 |
2900 |
8.03 8.83 9.81 |
26 38 40 |
2.0 2.0 2.5 |
Y YB160M2-2 15 |
Y YB160M2-2 15 |
Y YB160L-2 18.5 |
IMF65-40-315 |
15 25 30 |
127 125 123 |
2900 |
27.33 27.44 30.44 |
19 31 33 |
2.4 2.4 3.0 |
Y YB200L2-2 37 |
Y YB225M-2 45 |
Y YB280S-2 75 |
65-40-315A |
13.5 22.5 27 |
103 101 98 |
2900 |
18.93 20.63 22.52 |
20 30 32 |
2.4 2.4 3.0 |
Y YB200L 1-2 30 |
Y YB200L 1-2 30 |
Y YB225M-2 45 |
65-40-315B |
12.8 21.3 25.6 |
92 90 88 |
2900 |
16.05 17.41 19.17 |
20 30 32 |
2.4 2.4 3.0 |
Y YB180M-2 22 |
Y YB200L 1-2 30 |
Y YB200L2-2 37 |
IMF80-65-125 |
30 50 60 |
22.5 20 18 |
2900 |
3.40 4.19 4.60 |
54 65 64 |
2.4 2.4 3.0 |
Y YB132S1-2 5.5 |
Y YB132S2-2 7.5 |
Y YB160M1-2 11 |
80-65-125A |
27.6 46 55.2 |
18.5 16.2 14 |
2900 |
2.68 3.22 3.39 |
52 63 62 |
2.4 2.4 3.0 |
Y YB132S1-2 5.5 |
Y YB132S1-2 5.5 |
Y YB132S2-2 7.5 |
80-65-125B |
25.5 42.5 51 |
16.5 14.5 13 |
2900 |
2.20 2.66 2.80 |
52 63 62 |
2.4 2.4 3.0 |
Y YB112M-2 4 |
Y YB112M-2 4 |
Y YB132S1-2 5.5 |
IMF80-65-160 |
30 50 60 |
34 32 29 |
2900 |
5.55 7.03 7.78 |
50 62 61 |
2.4 2.4 3.0 |
Y YB160M1-2 11 |
Y YB160M1-2 11 |
Y YB160M2-2 15 |
80-65-160A |
27.6 46 55.2 |
28.5 26 23 |
2900 |
4.56 5.52 5.96 |
47 59 58 |
2.4 2.4 3.0 |
Y YB132S2-2 7.5 |
Y YB160M1-2 11 |
Y YB160M2-2 15 |
80-65-160B |
25.5 42.5 51 |
25.5 23.1 20.0 |
2900 |
3.77 4.53 4.79 |
47 59 58 |
2.4 2.4 3.0 |
Y YB132S2-2 7.5 |
Y YB132S2-2 7.5 |
Y YB160M1-2 11 |
IMF80-50-200 |
30 50 60 |
53 50 47 |
2900 |
9.84 11.75 12.84 |
44 58 60 |
2.4 2.4 3.0 |
Y YB160M2-2 15 |
Y YB160L-2 18.5 |
Y YB200L-2 30 |
80-50-200A |
27.6 46 55.2 |
43 40.5 37.5 |
2900 |
7.52 8.90 9.55 |
43 57 59 |
2.4 2.4 3.0 |
Y YB160M1-2 11 |
Y YB160M2-2 15 |
Y YB160L-2 18.5 |
80-50-200B |
25.5 42.5 51 |
39 36 33 |
2900 |
6.30 7.31 7.73 |
43 57 59 |
2.4 2.4 3.0 |
Y YB160M1-2 11 |
Y YB160M1-2 11 |
Y YB160M2-2 15 |
参数parameter 型号Model |
流量 |
扬 |
转速 |
功率 |
效率 |
气蚀 |
配带电动机型号功率(powerkW |
输送介质比重(density) |
1 |
1.35 |
1.85 |
IMF80-50-250 |
84 80 75 |
2800 |
17.15 21.38 23.61 |
40 51 52 |
2.4 2.4 3.0 |
Y YB200L-2 30 |
Y YB200L2-2 37 |
Y YB225M-2 45 |
|
80-50-250A |
27.6 46 55.2 |
69 65 60 |
2800 |
12.97 16.29 17.68 |
40 50 51 |
2.4 2.4 3.0 |
Y YB180M-2 22 |
Y YB200L-2 30 |
Y YB200L2-2 37 |
80-50-250B |
25.5 42.5 51 |
61.8 57.8 52.8 |
2900 |
10.72 13.38 14.38 |
40 50 51 |
2.4 2.4 3.0 |
Y YB160L-2 18.5 |
Y YB180M-2 22 |
Y YB200L-2 30 |
IMF80-50-315 |
30 50 60 |
128 125 123 |
2900 |
36.05 40.56 44.75 |
29 42 45 |
2.4 2.4 3.0 |
Y YB250M-2 55 |
Y YB280S-2 75 |
Y YB280M-2 90 |
80-50-315A |
27.6 46 55.2 |
103 101 98 |
2900 |
27.39 30.67 33.47 |
28 41 44 |
2.4 2.4 3.0 |
Y YB225M-2 45 |
Y YB250M-2 55 |
Y YB280S-2 75 |
80-50-315B |
25.5 42.5 51 |
92 90 88 |
2900 |
20.81 25.42 27.78 |
28 41 44 |
2.4 2.4 3.0 |
Y YB200L-2 30 |
Y YB225M-2 45 |
Y YB250M-2 55 |
IMF100-80-125 |
60 100 120 |
23 20 16.5 |
2900 |
6.49 7.90 8.29 |
58 69 65 |
3.2 3.2 4.5 |
Y YB160M1-2 11 |
Y YB160M2-2 15 |
Y YB160L-2 18.5 |
100-80-125A |
54 90 108 |
19.2 16.2 12.9 |
2900 |
4.95 5.84 5.93 |
57 68 64 |
3.2 3.2 4.5 |
Y YB132S2-2 7.5 |
Y YB160M1-2 11 |
Y YB160M1-2 11 |
100-80-125B |
48 80 96 |
17.5 14.5 11 |
2900 |
4.08 4.71 4.57 |
56 67 64 |
3.2 3.2 4.5 |
Y YB132S2-2 7.5 |
Y YB132S2-2 7.5 |
Y YB160M1-2 11 |
IMF100-80-160 |
60 100 120 |
35 32 28 |
2900 |
10.23 13.02 14.28 |
56 67 64 |
3.2 3.2 4.5 |
Y YB160L-2 18.5 |
Y YB180M-2 22 |
Y YB200L-2 30 |
100-80-160A |
54 90 108 |
29 26 22 |
2900 |
7.75 9.66 10.27 |
55 60 63 |
3.2 3.2 4.5 |
Y YB160M2-2 15 |
Y YB160M2-2 15 |
Y YB180M-2 22 |
100-80-160B |
48 80 96 |
26 23.1 19 |
2900 |
6.29 7.74 8.01 |
54 65 62 |
3.2 3.2 4.5 |
Y YB160M1-2 11 |
Y YB160M1-2 11 |
Y YB160M2-2 15 |
IMF100-65-200 |
60 100 120 |
54 50 47 |
2900 |
17.33 21.98 24.38 |
51 62 63 |
3.2 3.2 4.5 |
Y YB200L-2 30 |
Y YB200L2-2 37 |
Y YB250M-2 55 |
100-65-200A |
54 90 108 |
44.5 40.5 37.5 |
2900 |
14.71 16.01 17.5 |
51 62 63 |
3.2 3.2 4.5 |
Y YB180M-2 22 |
Y YB200L-2 30 |
Y YB200L2-2 37 |
100-65-200B |
48 80 96 |
40 36 33 |
2900 |
10.46 12.86 13.88 |
50 61 62 |
3.2 3.2 4.5 |
Y YB160L-2 18.5 |
Y YB180M-2 22 |
Y YB200L-2 30 |
参数parameter 型号Model |
流量 |
扬程 |
转速 |
轴功率 |
效率 |
气蚀 |
配带电动机型号功率(power)kW |
输送介质比重(density) |
1 |
1.35 |
1.85 |
IMF100-65-250 |
60 100 120 |
86 80 74.5 |
2800 |
28.16 35.74 39.26 |
50 61 62 |
3.2 3.2 4.5 |
Y YB225M-2 45 |
Y YB250M-2 55 |
Y YB280S-2 75 |
100-65-250A |
54 90 108 |
71 65 59 |
2800 |
20.88 26.12 28.00 |
50 61 62 |
3.2 3.2 4.5 |
Y YB200L2-2 37 |
Y YB225M-2 45 |
Y YB250M-2 55 |
100-65-250B |
48 80 96 |
63.8 57.8 52 |
2900 |
17.02 20.99 22.29 |
49 60 61 |
3.2 3.2 4.5 |
Y YB200L-2 30 |
Y YB200L2-2 37 |
Y YB225M-2 45 |
IMF100-65-315 |
60 100 120 |
132 125 118 |
2900 |
50.26 63.09 70.11 |
43 54 55 |
3.2 3.2 4.5 |
Y YB280S-2 75 |
Y YB315S-2 110 |
Y YB315M-2 132 |
100-65-315A |
54 90 108 |
108 101 94 |
2900 |
38.74 47.61 52.16 |
41 52 53 |
3.2 3.2 4.5 |
Y YB250M-2 55 |
Y YB280S-2 75 |
Y YB315S-2 110 |
100-65-315B |
48 80 96 |
97 90 83 |
2900 |
30.92 37.70 40.95 |
41 52 53 |
3.2 3.2 4.5 |
Y YB225M-2 45 |
Y YB280S-2 75 |
Y YB315S-2 110 |
IMF125-100-200 |
120 200 240 |
54 50 47 |
2900 |
34.16 39.47 42.79 |
55 69 68 |
4.0 4.5 5.0 |
Y YB250M-2 55 |
Y YB280S-2 75 |
Y YB280M-2 90 |
125-100-200A |
108 180 216 |
48 40.5 35 |
2900 |
26.14 29.20 30.73 |
54 68 67 |
4.0 4.5 5.0 |
Y YB200L2-2 37 |
Y YB250M-2 55 |
Y YB280S-2 75 |
125-100-200B |
90 150 180 |
43 36 30.5 |
2900 |
19.52 22.31 24.50 |
54 68 67 |
4.0 4.5 5.0 |
Y YB200L2-2 37 |
Y YB200L2-2 37 |
Y YB250M-2 55 |
IMF125-100-250 |
120 200 240 |
87 80 74.5 |
2900 |
52.65 66.02 72.68 |
54 66 67 |
4.0 4.5 5.0 |
Y YB280S-2 75 |
Y YB315S-2 110 |
Y YB315L1-2 160 |
125-100-250A |
108 180 216 |
72 65 59.5 |
2900 |
39.96 49.02 53.03 |
53 65 66 |
4.0 4.5 5.0 |
Y YB250M-2 55 |
Y YB280S-2 75 |
Y YB315S-2 110 |
125-100-250B |
90 150 180 |
64.8 57.8 54 |
2900 |
29.97 41.15 42 |
53 65 66 |
4.0 4.5 5.0 |
Y YB225M-2 45 |
Y YB280S-2 75 |
Y YB315S-2 110 |
IMF125-100-315 |
120 200 240 |
132.5 125 120 |
2900 |
80.2 104 118 |
54 65 66 |
4.0 4.5 5.0 |
Y YB315M-2 132 |
Y YB315M-2 132 |
Y YB315L1-2 160 |
125-100-315A |
108 180 216 |
107.3 101.3 97.2 |
2900 |
59.5 78.8 90.7 |
53 63 63 |
4.0 4.5 5.0 |
Y YB315S-2 110 |
Y YB315M-2 132 |
Y YB315L1-2 160 |
125-100-315B |
96 160 192 |
84.8 80 76.8 |
2900 |
41.8 56.2 64.8 |
53 62 62 |
4.0 4.5 5.0 |
Y YB280M-2 90 |
Y YB315S-2 110 |
Y YB315M-2 132 |
参数parameter 型号Model |
流量 |
扬程 |
转速 |
轴功率 |
效率 |
气蚀 |
配带电动机型号功率(power)kW |
输送介质比重(density) |
1 |
1.35 |
1.85 |
IMF125-100-200 |
60 100 120 |
14.5 12.5 11.0 |
1450 |
4.40 5.01 5.36 |
54 68 67 |
2.8 2.8 3.5 |
Y YB132S-4 5.5 |
Y YB132M-4 7.5 |
Y YB160M-4 11 |
125-100-200A |
54 90 108 |
11.5 10.5 9.8 |
1450 |
3.19 3.84 4.37 |
53 67 66 |
2.8 2.8 3.5 |
Y YB132S-4 5.5 |
Y YB132M-4 7.5 |
Y YB160M-4 11 |
125-100-200B |
48 80 96 |
9.8 9.0 8.5 |
1450 |
2.42 2.93 3.37 |
53 67 66 |
2.8 2.8 3.5 |
Y YB112M-4 4 |
Y YB132S-4 5.5 |
Y YB132M-4 7.5 |
IMF125-100-250 |
60 100 120 |
21.3 20 19 |
1450 |
6.71 8.39 9.26 |
52 65 67 |
2.3 2.3 2.8 |
Y YB160M-4 11 |
Y YB160L-4 15 |
Y YB180M-4 18.5 |
125-100-250A |
54 90 108 |
16.8 16.3 15.9 |
1450 |
4.84 6.24 7.08 |
51 64 66 |
2.3 2.3 2.8 |
Y YB132M-4 7.5 |
Y YB160M-4 11 |
Y YB160L-4 15 |
125-100-250B |
48 80 96 |
15.0 14.5 14.0 |
1450 |
3.84 3.94 5.55 |
51 64 66 |
2.3 2.3 2.8 |
Y YB132M-4 7.5 |
Y YB132M-4 7.5 |
Y YB160M-4 11 |
IMF125-100-315 |
60 100 120 |
33.5 32 30.5 |
1450 |
12.2 14.5 16.3 |
45 60 61 |
2.5 2.5 3.0 |
Y YB180M-4 18.5 |
Y YB180L-4 22 |
Y YB200L-4 30 |
125-100-315A |
54 90 108 |
27.1 25.9 24.7 |
1450 |
9.0 10.8 12.1 |
44 59 60 |
2.5 2.5 3.0 |
Y YB160L-4 15 |
Y YB180M-4 18.5 |
Y YB180L-4 22 |
125-100-315B |
48 80 96 |
21.4 20.5 19.5 |
1450 |
6.5 7.7 8.6 |
43 58 59 |
2.5 2.5 3.0 |
Y YB160M-4 11 |
Y YB160L-4 15 |
Y YB180M-4 18.5 |
IMF150-125-250 |
120 200 240 |
24.8 20 15 |
1450 |
15.6 17.3 18.2 |
52 63 54 |
2.5 2.8 3.5 |
Y YB180L-4 22 |
Y YB200L-4 30 |
Y YB225S-4 37 |
150-125-250A |
108 180 216 |
20.1 16.2 12.2 |
1450 |
11.6 12.8 13.5 |
51 62 53 |
2.5 2.8 3.5 |
Y YB180M-4 18.5 |
Y YB180L-4 22 |
Y YB200L-4 30 |
150-125-250B |
97.2 162 194 |
15.9 12.8 9.6 |
1450 |
8.3 9.1 9.6 |
51 62 53 |
2.5 2.8 3.5 |
Y YB160L-4 15 |
Y YB180M-4 18.5 |
Y YB180L-4 22 |
IMF150-125-315 |
120 200 240 |
36.3 32 28.5 |
1450 |
23.7 28.1 31.6 |
50 62 59 |
2.5 2.8 3.5 |
Y YB225S-4 37 |
Y YB225M-4 45 |
Y YB250M-4 55 |
150-125-315A |
108 180 216 |
29.4 25.9 23.1 |
1450 |
17.3 20.5 23.0 |
50 62 59 |
2.5 2.8 3.5 |
Y YB200L-4 30 |
Y YB225S-4 37 |
Y YB225M-4 45 |
150-125-315B |
97.2 162 194 |
23.2 20.5 18.3 |
1450 |
12.5 14.8 16.7 |
49 61 58 |
2.5 2.8 3.5 |
Y YB180L-4 22 |
Y YB200L-4 30 |
Y YB225S-4 37 |
|
