●使用注意事项

   1、打开柴油桶灌装孔盖，将本抽液器插入并拧紧。输出油管

一端固定在  抽液器的出液接头上，另一端接盛液容器。


    2、将减压阀调节旋钮退出锁紧位置（即向后退出），将气

管接上本抽液器的进气接头并夹紧。


    3、打开空压机出气阀门（或管路气阀），使压缩空气管、

球阀、 减压阀进入柴油桶，同时调整减压阀压力（即转动调节

旋钮锁紧（即向前推进），桶内液体即被抽出。

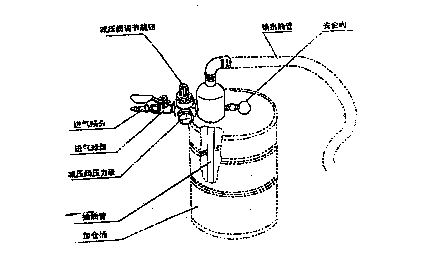

●产品示意图

●使用范围

气    动    插     动     泵
型号	气源压力	桶内工作压力	安全阀工作压力	气管内径	出口
CTB-25	≥0.10Mpa	≤0.025 Mpa	0.03 Mpa	Φ8mm	25mm
CTB-40					40mm

●安全注意事项

    由于本产品采用气压式原理，桶内必须充入压

缩气空气，液体才能被抽出，压力

越高抽取速度越快，但桶压力的大小取决于桶体

的耐压程度，压力过高会造成桶体

爆裂，故使用本抽桶液器必须严格遵守下列各

项，以确保安全。

       1、使用本插桶泵的储液桶耐压必须高於本插桶泵的工作压力3倍。

       2、使用前应有尽有检查安全阀是否灵活（可拉动扣环进行

检查），使用中减压力表达到003Mpa时安全应工作（即小孔应

放气），如有异常应停止作用并检修。

       3、使用时应严格按本说明书“使用方法”步骤操作，特别

注意减压阀压力表指针不得大于0.025Mpa，以免发生意外。如

压力偏高应及时逆时针方向转动减压阀调节旋钮，或拉动安全阀

扣环使压力下降。

      4、使用时不得随意敲打本插桶泵，以免漏气或减压阀失

灵，安全阀失控造成意外。

      5、压力表应按计量要求定期检定。
