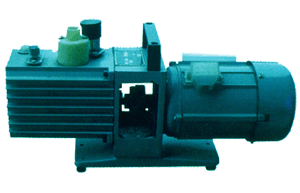

2XZ型系列双级旋片式真空泵
概 述
2XZ系列真空磁为双级直联结构,它的工作性能由高压级与低压级二部分组成,
它的吸入口与真空设备连接,在运转时将容器内的大量吸入与排出。当设备获得真
空时,高压级排气阀片将封闭,高压级吸入的气体将转送到第二级,并经第二级吸
入与排出真空设备可获得了一定的真空。该泵的技术参数为6×10-2泵与电机连轴,
高转速,外形小、结构紧凑、流动性工作方便,特采用金属刮片,适用于扩散泵的
前级泵,精密仪器的配套与使用室、医药、食品包装、电子等单位使用。
性 能 参 数 表
型号
名称 |
2XZ-0.5 |
2XZ-1 |
2XZ-2 |
2XZ-4 |
2XZ-8 |
抽气速率(L/S) |
0.5 |
1 |
2 |
4 |
8 |
极限压力≤(Pa) |
6.0×10-2 |
6.0×10-2 |
6.0×10-2 |
6.0×10-2 |
6.0×10-2 |
转速(r/min) |
1440 |
1440 |
1440 |
1440 |
1440 |
电机功率(kw) |
0.18 |
0.25 |
0.37 |
0.55 |
1.1 |
吸气口径(mm) |
16 |
16 |
25 |
25 |
40 |
|
