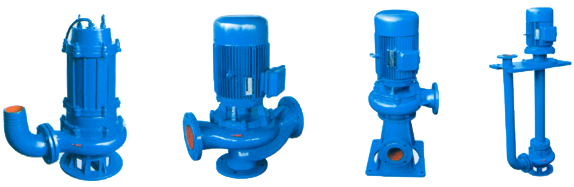

QW、GW、LW、YW无堵塞潜水排污泵
 用 途
1、 企业单位废水排放。
2、 城市污水处理厂排放系统。
3、 地铁、地下室、人防系统排水站。
4、 医院、宾馆、高层建筑污水排放。
5、 住宅区的污水排水站。
6、 市政工程，建筑工地中稀泥浆的排放。
7、 自来水厂的给水装置。
8、 养殖场污水排放及农村田灌溉。
9、 勘探矿山及水处理设备配套。
10、代替肩挑人担，吸送河泥。
使用条件水≤60℃，液体PH值为4～10。
特 点
1、采用独特的单叶片或双叶片叶轮结构，大大提高了污物通过能力，能有效
的通过泵口径的5倍纤维物质与直径为泵口径约50%的固体颗粒。
2、机械密封采用新型硬质耐腐的碳化钨材料，同时将密封改进为双端面密封，
使其长期处于油室内运行，可使泵安全连续运行8000小时以上。
3、整体结构紧凑、体积小、噪声小、节能效果显著检修方便，无需建泵房，
潜入水中即可工作，大大减少工程造介。
4、该泵密封油室内设置有高精度抗干扰漏水检测传感器，及定子绕引组内预
埋了热敏元件，对水泵电机绝对保护。
5、可根据用户需要配备全自动安全保护控制柜，对泵的漏水、漏电、过载及
超温等进行绝对保护，提高了产品的安全性与可靠性。
6、浮球开关可以根据所需液体变化，自动控制泵的起动与停止，不需专人看
管，使用极为方便。
7、可根据用户需要配备双导轨自动耦合安装系统，它给安装、维修带来极大
方便，人可不必为此而进入污水坑。
8、能够在全扬程范围内使用，而保证电机不会过载。
9、有两种不同的安装方式，固定式自动耦合安装系统，移动式自由安装系统。
型 号 意 义
能 参 数 表
|
型 号 |
口 径
(mm) |
流 量
（m3/h ） |
扬 程
（ m ） |
转 速
（r/min ） |
功 率
（kw ） |
效 率
(%) |
|
25-8-22-1.1 |
25 |
8 |
22 |
2825 |
1.1 |
38.1 |
|
32-12-15-1.1 |
32 |
12 |
15 |
2825 |
1.1 |
40 |
|
40-15-15-1.5 |
40 |
15 |
15 |
2840 |
1.5 |
45.1 |
|
40-15-30-2.2 |
40 |
15 |
30 |
2840 |
2.2 |
48 |
|
50-20-7-0.75 |
50 |
20 |
7 |
1390 |
0.75 |
54 |
|
50-10-10-0.75 |
50 |
10 |
10 |
1390 |
0.75 |
56 |
|
50-20-15-1.5 |
50 |
20 |
15 |
2840 |
1.5 |
55 |
|
50-15-25-2.2 |
50 |
15 |
25 |
2840 |
2.2 |
56 |
|
50-18-30-3 |
50 |
18 |
30 |
2880 |
3 |
58 |
|
50-25-32-5.5 |
50 |
25 |
32 |
2900 |
5.5 |
53 |
|
50-20-40-7.5 |
50 |
20 |
40 |
2900 |
7.5 |
55 |
|
65-25-15-2.2 |
65 |
25 |
15 |
2840 |
2.2 |
52 |
|
65-37-13-3 |
65 |
37 |
13 |
2880 |
3 |
55 |
|
65-25-30-4 |
65 |
25 |
30 |
2890 |
4 |
58 |
|
65-30-40-7.5 |
65 |
30 |
40 |
2900 |
7.5 |
56 |
|
65-35-30-11 |
65 |
35 |
50 |
2930 |
11 |
60 |
|
65-35-60-15 |
65 |
35 |
60 |
2930 |
15 |
63 |
|
80-40-7-2.2 |
80 |
40 |
7 |
1420 |
2.2 |
52 |
|
80-43-13-3 |
80 |
43 |
13 |
2880 |
3 |
50 |
|
80-40-15-4 |
80 |
40 |
15 |
2890 |
4 |
57 |
|
80-65-25-7.5 |
80 |
65 |
25 |
2900 |
7.5 |
56 |
|
100-80-10-4 |
100 |
80 |
10 |
1440 |
4 |
62 |
|
100-110-10-5.5 |
100 |
110 |
10 |
1440 |
5.5 |
66 |
|
100-100-15-7.5 |
100 |
100 |
15 |
1440 |
7.5 |
67 |
|
100-85-20-7.5 |
100 |
85 |
20 |
1440 |
7.5 |
68 |
|
100-100-25-11 |
100 |
100 |
25 |
1460 |
11 |
65 |
|
100-100-30-15 |
100 |
100 |
30 |
1460 |
15 |
66 |
|
100-100-35-18.5 |
100 |
1000 |
35 |
1470 |
18.5 |
65 |
|
125-130-15-11 |
125 |
130 |
15 |
1460 |
11 |
62 |
|
125-130-20-15 |
125 |
130 |
20 |
1460 |
15 |
63 |
|
150-145-9-7.5 |
150 |
145 |
9 |
1440 |
7.5 |
633 |
|
150-180-15-15 |
150 |
180 |
15 |
1460 |
15 |
65 |
|
150-180-20-18.5 |
150 |
180 |
20 |
1470 |
18.5 |
75 |
|
150-180-25-22 |
150 |
180 |
25 |
1470 |
22 |
76 |
|
150-130-30-22 |
150 |
130 |
30 |
1470 |
22 |
75 |
性 能 参 数 表
|
型 号 |
口 径
(mm) |
流 量
（m3/h ） |
扬 程
（m） |
转 速
（r/min） |
功 率
（kw） |
效 率
(%) |
|
150-180-30-30 |
150 |
180 |
30 |
1470 |
30 |
73 |
|
150-200-30-37 |
150 |
200 |
30 |
1480 |
37 |
70 |
|
200-300-7-11 |
200 |
300 |
7 |
970 |
11 |
73 |
|
200-250-11-15 |
200 |
250 |
11 |
790 |
15 |
74 |
|
200-400-10-22 |
200 |
400 |
10 |
1470 |
22 |
76 |
|
200-400-13-30 |
200 |
400 |
13 |
1470 |
30 |
73 |
|
200-250-15-18.5 |
200 |
250 |
15 |
1470 |
18.5 |
72 |
|
200-300-15-22 |
200 |
300 |
15 |
1470 |
22 |
73 |
|
200-250-22-30 |
200 |
250 |
22 |
1470 |
30 |
71 |
|
200-350-25-37 |
200 |
350 |
25 |
1480 |
37 |
75 |
|
200-400-30-45 |
200 |
400 |
30 |
1480 |
45 |
70 |
|
250-600-9-30 |
250 |
600 |
9 |
980 |
30 |
74 |
|
250-600-12-37 |
250 |
600 |
12 |
1480 |
37 |
78 |
|
250-600-15-45 |
250 |
600 |
15 |
1480 |
45 |
75 |
|
250-600-20-55 |
250 |
600 |
20 |
1480 |
55 |
73 |
|
250-600-25-75 |
250 |
600 |
25 |
1480 |
75 |
73 |
|
250-800-12-45 |
250 |
800 |
12 |
1480 |
45 |
76 |
|
300-500-15-45 |
300 |
500 |
15 |
980 |
45 |
70 |
|
300-800-15-55 |
300 |
800 |
15 |
980 |
55 |
73 |
|
300-600-20-55 |
300 |
600 |
20 |
980 |
55 |
75 |
|
300-800-20-75 |
300 |
800 |
20 |
980 |
75 |
78 |
|
300-950-20-90 |
300 |
950 |
20 |
980 |
90 |
80 |
|
300-1000-25-110 |
300 |
1000 |
25 |
980 |
110 |
82 |
|
350-1100-10-55 |
350 |
1100 |
10 |
980 |
55 |
84.5 |
|
350-1500-15-90 |
350 |
1500 |
15 |
980 |
90 |
82.5 |
|
350-1200-18-90 |
350 |
1200 |
18 |
980 |
90 |
83.1 |
|
350-1100-28-132 |
350 |
1100 |
28 |
740 |
132 |
83.2 |
|
350-1000-36-160 |
350 |
1000 |
36 |
740 |
160 |
78.5 |
|
400-1500-10-75 |
400 |
1500 |
10 |
980 |
75 |
82.1 |
|
400-2000-15-132 |
400 |
2000 |
15 |
740 |
132 |
85.5 |
|
400-1700-22-160 |
400 |
1700 |
22 |
740 |
160 |
82.1 |
|
400-1500-26-160 |
400 |
1500 |
26 |
740 |
160 |
83.5 |
|
400-1700-30-200 |
400 |
1700 |
30 |
740 |
200 |
83.5 |
|
400-1800-32-250 |
400 |
1800 |
32 |
740 |
250 |
82.1 |
|
400-1800-32-250 |
400 |
1800 |
32 |
740 |
250 |
82.1 | |
