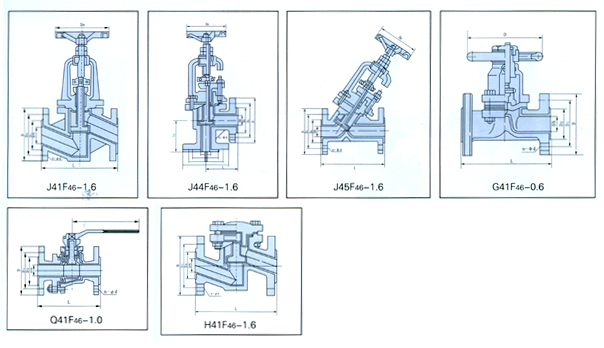

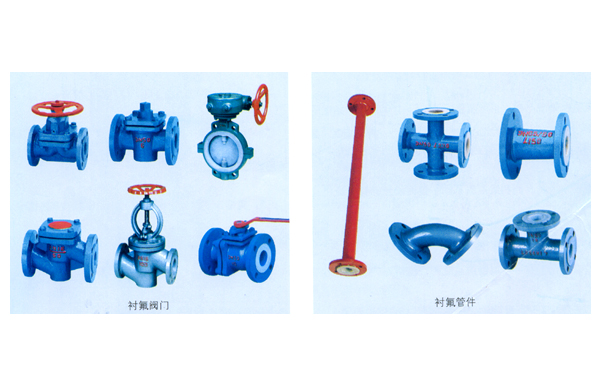

聚全氟乙丙烯(FEP)衬里阀门及管件
|
型号 |
公称通径
DN(mm) |
主要外形尺寸和连接尺寸(mm) |
|
L |
L1 |
D |
D1 |
D2 |
D0 |
f |
b |
n-Φd |
H1 |
H2 |
|
截止阀
角阀
直流阀
止回阀 |
15 |
130 |
65 |
95 |
65 |
43 |
100 |
3 |
16 |
4-Φ14 |
160 |
172 |
|
20 |
150 |
70 |
105 |
75 |
50 |
190 |
205 |
|
25 |
160 |
80 |
115 |
85 |
55 |
205 |
221 |
|
32 |
180 |
90 |
140 |
100 |
75 |
140 |
3.5 |
19 |
4-Φ18 |
236 |
258 |
|
40 |
200 |
100 |
150 |
110 |
85 |
160 |
263 |
286 |
|
50 |
230 |
115 |
165 |
125 |
100 |
296 |
324 |
|
65 |
290 |
145 |
185 |
145 |
120 |
180 |
21
22 |
333 |
368 |
|
80 |
310 |
155 |
200 |
160 |
135 |
240 |
4 |
8-Φ18 |
412 |
404 |
|
100 |
350 |
175 |
220 |
180 |
155 |
454 |
504 |
|
125 |
400 |
200 |
250 |
210 |
180 |
280 |
512 |
578 |
|
150 |
480 |
240 |
335 |
240 |
210 |
320 |
8-Φ22 |
575 |
650 |
|
200 |
600 |
300 |
345 |
295 |
260 |
400 |
24 |
12-Φ22 |
|
|
 |
|
|
