I-1B系列螺杆泵(浓浆泵)

概 述

     I-1B系列浓浆泵是单螺杆式容积回转泵,该泵利用偏心单螺旋的螺杆在双螺旋被

内的转动,使浓浆液沿螺旋槽由吸入口推移至排出口,实现泵的输送功能。

     本泵广泛应用于化工、制药、酿造、造纸、食品等单位。

结 构 材 质 形 式

     I-1BA型:壳体铸铁,传动件为一般钢材,适用于一般中性浓浆液输送。

     I-1BB型:传动件(主轴、螺杆和绕轴)为不锈钢制造,适用于一般微酸、碱

浆液输送。

     I-1BF型:传动件和接触浆液的泵壳均由不锈钢制造,适用于食品、制药、及

腐蚀性浆液的输送。

     橡胶被套有一般耐磨橡胶,食品用橡胶和耐油橡胶供用户选择。

     传动方式有电机与泵轴直接传动、电机经减速机与泵直接传动和电机经三角皮

轮与泵轴传动供用户选购。

     配用电动机有一般封闭式、防爆式和电磁调速式电机。

特 点

     1、可输送高浓度高粘度(<10000PaS)及含有颗粒的悬浮浆液。

     2、输送液流稳定,无过流、脉动及搅拌、剪切浆液现象。

     3、排出压力与转速无关,低流量也可保持高的排出压力。

     4、流量与转速成正比,通过变速机构或高速电可可实现流量调节。

     5、自吸能力强,不用装底阀可直接抽吸液体。

     6、泵可逆转,液体流向由泵的旋转方向来改变,适用于管道需反正向冲洗的

场合。

     7、运转平稳、振动、噪声小。

     8、结构简单、拆装维修方便。

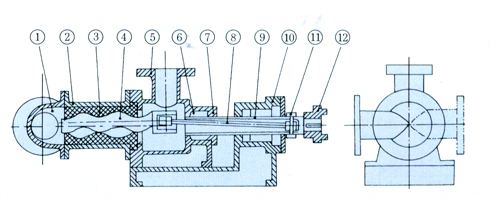

结 构 图

1
弯头接管
2
直筒
3
橡胶套
4
螺杆轴
5
三通泵体
6
石棉填料
7
填料压盖
8
绕轴
9
空心泵轴
10
泵座
11
销轴销帽
12
联轴器

性 能 参 数 表

型号
理论流量
OMPa
(m3/h)
流量
(T/时)
扬程
(m)
吸程
(m)
进出口径
转速
(r/min)
配用电机
(KW)
工作压力
(kg/cm2)
I-1B1时
2.39
1.5
50
2
25
960
1.1
5
I-1B1.5时
5.2
3.2
80
3
40
960
2.2
8
I-1B2时
8.85
5.6
80
3
50
960
3
8
I-1B2.5时
10.6
6.5
60
3
65
960
3
6
I-1B3时
18.1
12
60
3
75
960
5.5
6
I-1B4时
24
16
60
3
100
960
7.5
6
I-1B5时
36
25
60
3
125
960
11
6
I-1B6时
38
30
60
3
150
960
15
6
