G型单螺杆泵
 工 作 原 理 和 特 性
单螺杆是按迥转啮合容积式原理工作的新型泵种，主要工作部件是偏心螺杆(转
子)和固定的被套(定子)。
由于该二部件的特殊几何形状，分别形成单独的密封容腔,介质由轴向均匀推行
流动,内部流速低,窖保持不变，压力稳定，因而不会产生涡流和搅动，每级泵的输
出压力不0.6MPa，扬程60m(清水)，自吸高度一般在6m，适用于输送介质温80℃
以下(特殊要求可达150℃)。
因定子选用多种弹性材料制成，所以这种泵对高粘度流体的输送和含有硬质悬
浮颗粒介质或含有纤维介质的输送，有一般泵种所以能胜任的特点，其流量与转速
成正比。
传动可采用联轴器直接传动，或采用调整电机,三角带,变速箱等装置变速。
这种泵零件少，结构紧凑，体积小，维修简便,转子各定子是本泵的易损件,结
构简单,便于装拆。

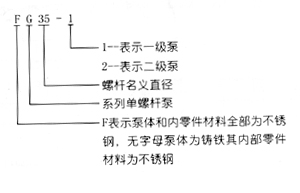

型 号 意 义

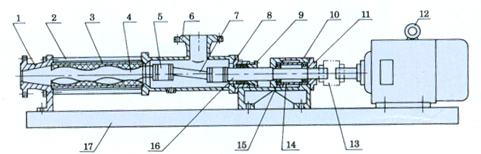

结构图
|
1 |
出料口 |
2 |
拉杆 |
3 |
定子 |
4 |
螺杆轴 |
|
5 |
万向节总成 |
6 |
吸入口 |
7 |
连接轴 |
8 |
填料座 |
|
9 |
填料压盖 |
10 |
轴承座 |
11 |
轴承盖 |
12 |
电动机 |
|
13 |
连轴器 |
14 |
轴套 |
15 |
轴承 |
16 |
传动轴 |
|
17 |
底座 |
|
|
|
|
|
|
性 能 参 数 表
|
型号 |
转速
r/min |
流量
m3/h |
压力
MPa |
电机
KW |
扬程
m |
进口
mm |
出口
mm |
|
G20-1 |
960 |
0.8 |
0.6 |
0.75 |
60 |
Dy25 |
Dy25 |
|
G25-1 |
960 |
2 |
0.6 |
1.5 |
60 |
Dy32 |
Dy25 |
|
G25-2 |
960 |
2 |
1.2 |
2.2 |
120 |
Dy32 |
Dy25 |
|
G30-1 |
960 |
5 |
0.6 |
2.2 |
60 |
Dy50 |
Dy40 |
|
G30-2 |
960 |
5 |
1.2 |
3 |
120 |
Dy50 |
Dy40 |
|
G35-1 |
960 |
8 |
0.6 |
3 |
60 |
Dy65 |
Dy50 |
|
G35-2 |
960 |
8 |
1.2 |
4 |
120 |
Dy65 |
Dy50 |
|
G40-1 |
960 |
12 |
0.6 |
4 |
60 |
Dy80 |
Dy65 |
|
G40-2 |
960 |
12 |
1.2 |
5.5 |
120 |
Dy80 |
Dy65 |
|
G50-1 |
960 |
20 |
0.6 |
5.5 |
60 |
Dy100 |
Dy80 |
|
G50-2 |
960 |
20 |
1.2 |
7.5 |
120 |
Dy100 |
Dy80 |
|
G60-1 |
960 |
30 |
0.6 |
11 |
60 |
Dy125 |
Dy100 |
|
G60-2 |
960 |
30 |
1.2 |
15 |
120 |
Dy125 |
Dy100 |
|
G70-1 |
720 |
45 |
0.6 |
11 |
60 |
Dy150 |
Dy125 |
|
G70-2 |
720 |
45 |
1.2 |
18.5 |
120 |
Dy150 |
Dy125 |
|
G85-1 |
720 |
65 |
0.6 |
15 |
60 |
Dy150 |
Dy150 |
|
G105-1 |
500 |
100 |
0.6 |
22 |
60 |
Dy200 |
Dy200 |
|
G135-1 |
400 |
150 |
0.6 |
37 |
60 |
Dy200 |
Dy200 | |
