FS型玻璃钢离心泵

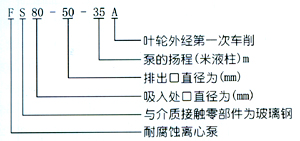

 型 号 意 义
特 点 及 用 途
FS型卧式玻璃钢离心泵，是本单位近几年来石匠制开发的新产品，结构简单设
计合理，标准化程度高，零件通用性，互换性强，拆卸检修十分方便，接触介质的
零部件，采用聚乙烯醇缩丁醛改性酚醛玻璃纤维，经高温模压成形的酚醛玻璃件。
产品具有轻质、高强、不变形、耐温、耐腐蚀等优良性能。在防腐方面可部分
替代含钼不锈钢，钛及钛合金等贵重金属。
轴封：采用WB2型外装式F4波纹机械密封，密封性能可靠，使用时间长。
泵的传动和旋转方向：泵能过爪型弹性联轴器，由电动机直接驱动，从电动机
端看泵为顺时针方向旋转。
本泵主要用于石化、冶炼、染料、印染、农药、制药、稀土、化肥等行业，输
送不含固体颗粒，不易结晶，温度不高于100℃的各种非氧化性酸（盐酸、稀硫酸、
甲酸、醋酸、丁酸）等腐蚀介质必不可少的理想设备。
性 能 参 数 表
|
型号 |
流量（Q） |
扬程
(H)
m |
转数
(n)
r/min |
功率N（KW） |
效率
（ゥ）
％ |
叶轮直径
(D)
mm |
吸上
高度
Hs |
|
m3/h |
L/S |
轴 |
电机 |
|
FS50×25-18 |
3.96
6.56
7.20 |
1.10
1.82
2.00 |
18
15
12 |
2900 |
1.45
1.53
1.58 |
2.2 |
13
17
15 |
132 |
6 |
|
FS50×32-16 |
4.36
7.20
9.72 |
1.20
2.00
2.50 |
16
13
10 |
2900 |
|
2.2 |
13
16
16 |
135 |
6 |
|
FS50×40-20 |
7.20
13.1
14.4 |
2.00
3.64
4.00 |
20
16
12 |
2900 |
2.02
2.24
2.52 |
3 |
18
25
18.5 |
140 |
6 |
|
FS65×40-30 |
7.92
14.4
19.8 |
2.2
4
5.5
|
30
25
21 |
2900 |
1.64
2.40
3.70 |
5.5 |
39
41
31 |
166 |
5 |
|
FS65×50-25 |
25
35
45 |
7
9.7
12.5 |
26
25
22 |
2900 |
2.83
3.53
3.87 |
5.5 |
63
71
70 |
168 |
5 |
|
FS80×50-35 |
30
45
55 |
8.3
12.5
15.1 |
35
32
28 |
2900 |
4.94
5.95
6.33 |
7.5 |
58
70
66 |
182 |
5 |
|
FS80×50-34A |
25
35
45 |
7
9.7
12.5 |
26
25
22 |
2900 |
2.83
3.35
3.87 |
5.5 |
63
71
70 |
168 |
5 |
|
FS80×65-30 |
30
49
60 |
8.3
13.6
16.7 |
30
24
22 |
2900 |
4.45
5.53
6.10 |
7.5 |
55
58
59 |
182 |
4 |
|
FS100×65-35 |
29.6
49.1
62.4 |
|
35
30
28 |
2900 |
5.12
6.20
7.35 |
11 |
55
65
65 |
180 |
4 |
|
FS100×80-35 |
56
92.8
110 |
15.5
25.5
30.5 |
35
29
25 |
2900 |
8.45
10.1
10.8 |
15 |
63
73
69 |
184 |
4 | |
