PUH系列而腐耐麻工程塑料离心泵

概　述

    　 PUH系列抗腐耐磨工程塑料离心泵是由本单位在广泛分析、总结国内、外同类

产品的基础上专门开发生产的主导产品。该系列产品结构设计新颖、合理、密封可

靠，叶轮有半开启式（K型）和全封闭式（C型）两种。K型和C型泵均适合于清液

的输送，而K型泵更适合于输送含颗粒、易结晶的介质。密封采用机械密封和动力

密封，特殊要求可另行设计。一般使用温度为为-20℃～80℃，瞬时高温不允许超

过100℃。

     PUH系列耐腐耐磨离心泵的过流部件全部采用目前世界上最新颖的经过改性的

超高分子量聚乙烯（UHMWPE）为材质一次压制成型（泵壳为整体压制），因而该

系列产品具有：

    1、极优异的耐腐蚀性能，能耐各种酸、碱、强氧化剂的腐蚀，其耐腐蚀性接近

于塑料王F4。

    2、极优异的耐麻性能，其耐麻性能远远超过不锈钢，是替代不锈钢泵和陶瓷泵

的理想产品。

    3、优良的热急变性、自润滑性和抗冲击性能，叶轮等工程塑料关键部件不会因

冲击而开裂，弥补了陶瓷泵易碎的缺陷。整机性能优异，运转平衡可靠。可广泛应

用于石油、化工、冶炼、化纤、制药、食品、染料、化肥、农药、造纸等行业。

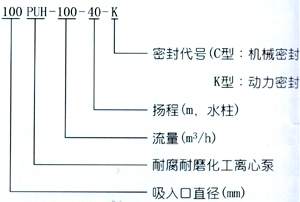

型　号　意　义

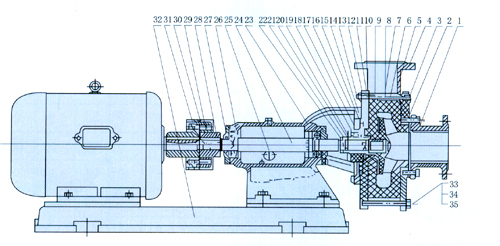

结　构　图

1、进口铁按管理工作2、进口垫床 3、泵盖及泵盖垫床4、出口铁接管5、出口垫床6、拼帽（含钢拼帽）7、拼帽垫床8、叶轮9、泵壳10、前后铁夹板11、L型垫床12、钢垫13、垫床14、油封项圈15、冷却罩16、油封17、冷却罩压盖18、轴套19、挡水圈20、垫床21、并紧螺母22、并紧螺母23、轴承座24、主轴25、油标26、轴承27、轴承侧盖28、主轴联轴器29、柱销30、弹性圈31、电机联轴器32、底座33、螺栓34、螺母35、弹簧垫圈

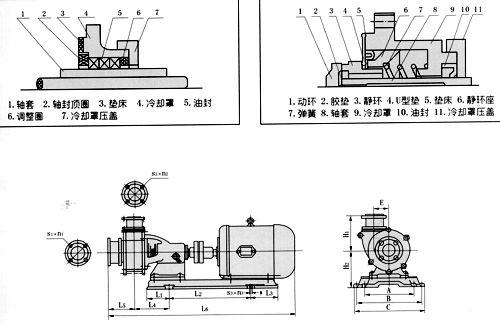

密　封　结　构　图

安　装　图

1、轴套2、轴封项圈3、垫床4、冷却罩5、油封6、调整圈7、冷却罩压盖

1、动环2、胶垫3、静环4、U型垫 5、垫床6、静环座7、弹簧8、轴套9、冷却罩10、油封11、冷却罩压盖

性　能　参　数　表（注：介质比重较小时，配套电机功率可相应降低）

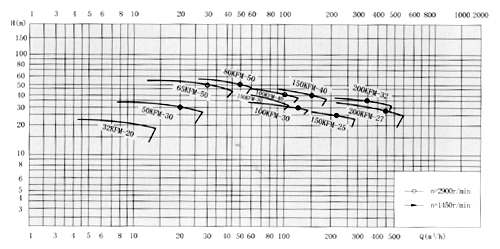

性　能　曲　线　图

外　形　安　装　尺　寸
