IHF系列氟塑料衬里离心泵
 结构特征及用途
IHF离心泵按国际标准设计,泵体采用金属外壳内衬聚全氟忆丙烯(F46);泵盖、叶
轮和轴套均用金属嵌件外包氟塑料整体烧结压制成型，轴封采用外装式波纹机械密
封；静环选用99.99%(氧化铝陶瓷或氮化硅);动环采用四氟填充材料.其特点是耐用
消费品腐耐磨密封性能优越可靠.本泵适用于输送任何浓度的硫酸、盐酸、醋酸、氢
氟酸、硝酸、王水、强碱、强氧化剂、有机溶剂、还原剂等苛刻条件的强腐蚀性介
质，是目前世界上最新而腐蚀装备之一。它的最大优点是结构先进合理、而强腐
蚀、密封性能严密可靠、工作稳定、噪声低、使用寿命长。

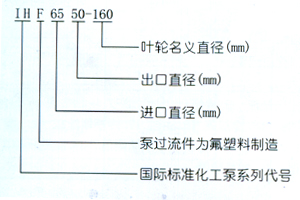

型 号 意 义

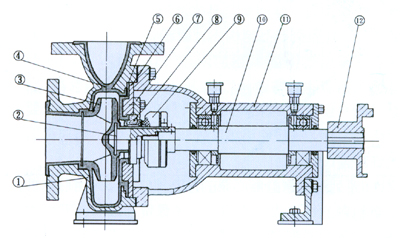

结 构 图
|
序号 |
名称 |
材料 |
序号 |
名称 |
材料 |
|
1 |
泵体 |
HT200 |
7 |
机封压盖 |
1Gr18Ni9Ti |
|
2 |
叶轮骨架 |
45#钢 |
8 |
静环 |
99.9%氧化铝陶瓷 |
|
3 |
叶轮 |
聚全氟乙丙烯 |
9 |
动环 |
填充四氟乙烯 |
|
4 |
泵体衬里 |
聚全氟乙丙烯 |
10 |
泵轴 |
3Gr13 |
|
5 |
泵体衬里 |
聚全氟乙丙烯 |
11 |
轴承体 |
HT200 |
|
6 |
泵盖 |
HT200 |
12 |
联轴器 |
HT200 |
性 能 参 数 表
|
型号 |
进口
(mm) |
出口
(mm) |
流量 |
扬程
(m) |
功率(KW) |
转速
(r/min) |
汽蚀
余量
(m) |
效率
(%) |
|
（m3/h） |
(l/s) |
轴功率 |
电机功率 |
|
IHF50-32-125 |
50 |
32 |
12.5 |
3.47 |
20 |
1.33 |
2.2 |
2900 |
3.0 |
51 |
|
IHF50-32-160 |
50 |
32 |
12.5 |
3.47 |
32 |
2.37 |
4 |
2900 |
3.0 |
46 |
|
IHF50-32-200 |
50 |
32 |
12.5 |
3.47 |
50 |
4.36 |
7.5 |
2900 |
3.0 |
39 |
|
IHF65-50-125 |
65 |
50 |
25 |
6.94 |
20 |
2.2 |
3 |
2900 |
3.5 |
62 |
|
IHF65-50-160 |
65 |
50 |
25 |
6.94 |
32 |
3.82 |
5.5 |
2900 |
3.5 |
57 |
|
IHF65-40-200 |
65 |
40 |
25 |
6.94 |
50 |
6.53 |
11 |
2900 |
3.5 |
52 |
|
IHF80-65-125 |
80 |
65 |
50 |
13.88 |
20 |
3.95 |
5.5 |
2900 |
4.0 |
69 |
|
IHF80-65-160 |
80 |
65 |
50 |
13.88 |
32 |
6.5 |
11 |
2900 |
4.0 |
67 |
|
IHF80-50-200 |
80 |
50 |
50 |
13.88 |
50 |
10.8 |
15 |
2900 |
4.0 |
63 |
|
IHF100-80-125 |
100 |
80 |
100 |
27.77 |
20 |
7.1 |
11 |
2900 |
4.5 |
77 |
|
IHF100-80-160 |
100 |
80 |
100 |
27.77 |
32 |
11.9 |
15 |
2900 |
4.5 |
73 |
|
IHF100-65-200 |
100 |
65 |
100 |
27.77 |
50 |
18.9 |
30 |
2900 |
4.5 |
73 | |
