IH型化工式离心泵
概 述
IH型化工泵是单级单吸(轴向吸入)悬臂式离心泵,供输送不含固体
颗粒、具有腐蚀性、粘度类似于水的液体,其标记,额定性能和尺寸等效
采用国际标准IS02858,具有性能范围广、效率高、“三化”水平高和维
修方便等特点,其效率比F型泵平均提高5%,是国家推广的节能产品。
IH型化工泵输送介质温度为-20℃~105℃,需要时采用冷却措施可输
送更高温度的介质,适用于化工、石油、冶金、电力、造纸、食品、制药
和合成纤维等行业用于输送各种腐蚀性的或不允许污染的类似于水的质。
IH型性能范围(按设计点计):
转速:2900r/min和1450r/min 进口走径:50~200mm
流量:6.3~400m3/h 扬程:5~ 125m

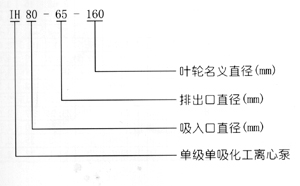

型 号 意 义
性 能 参 数 表
型号 |
流量 (m3/h) |
扬程 (m) |
转速 r/min
|
电机功率 (KW) |
口径(mm) |
吸入 |
排出 |
IH50-32-125 |
12.5 |
20 |
2900 |
2.2 |
50 |
32 |
6.3 |
5 |
1450 |
0.55 |
50 |
32 |
IH50-32-160
|
12.5 |
32 |
2900 |
3 |
50 |
32 |
6.3 |
8 |
1450 |
0.55 |
50 |
32 |
IH50-32-200 |
12.5 |
50 |
2900 |
5.5 |
50 |
32 |
6.3 |
12.5 |
1450 |
0.75 |
50 |
32 |
IH50-32-250 |
12.5 |
80 |
2900 |
11 |
50 |
32 |
6.3 |
20 |
1450 |
1.5 |
50 |
32 |
IH65-50-125 |
25 |
20 |
2900 |
3 |
65 |
50 |
12.5 |
5 |
1450 |
0.55 |
65 |
50 |
IH65-50-160
|
25 |
32 |
2900 |
5.5 |
65 |
50 |
12.5 |
8 |
1450 |
0.75 |
65 |
50 |
IH65-40-200
|
25 |
50 |
2900 |
7.5 |
65 |
40 |
12.5 |
12.5 |
1450 |
1.1 |
65 |
40 |
IH65-40-250
|
25 |
80 |
2900 |
15 |
65 |
40 |
12.5 |
20 |
1450 |
2.2 |
65 |
40 |
IH65-40-315
|
25 |
125 |
2900 |
30 |
65 |
40 |
12.5 |
32 |
1450 |
4 |
65 |
40 |
IH80-65-125
|
50 |
20 |
2900 |
5.5 |
80 |
65 |
25 |
5 |
1450 |
0.75 |
80 |
65 |
IH80-65-160
|
50 |
32 |
2900 |
7.5 |
80 |
65 |
25 |
8 |
1450 |
1.5 |
80 |
65 |
IH80-50-200 |
50 |
50 |
2900 |
15 |
80 |
50 |
25 |
12.5 |
1450 |
2.2 |
80 |
50 |
IH80-50-250
|
50 |
80 |
2900 |
22 |
80 |
50 |
25 |
20 |
1450 |
3 |
80 |
50 |
IH80-50-315 |
50 |
125 |
2900 |
37 |
80 |
50 |
25 |
32 |
1450 |
5.5 |
80 |
50 |
IH100-80-125 |
100 |
20 |
2900 |
11 |
100 |
80 |
50 |
5 |
1450 |
1.5 |
100 |
80 |
IH100-80-160
|
100 |
32 |
2900 |
15 |
100 |
80 |
50 |
8 |
1450 |
2.2 |
100 |
80 |
IH100-65-200
|
100 |
50 |
2900 |
22 |
100 |
65 |
50 |
12.5 |
1450 |
4 |
100 |
65 |
IH100-65-250
|
100 |
80 |
2900 |
37 |
100 |
65 |
50 |
20 |
1450 |
5.5 |
100 |
65 |
IH100-65-315
|
100 |
125 |
2900 |
75 |
100 |
65 |
50 |
32 |
1450 |
11 |
100 |
65 |
IH125-100-200
|
200 |
50 |
2900 |
45 |
125 |
100 |
100 |
12.5 |
1450 |
7.5 |
125 |
100 |
IH125-100-250
|
200 |
80 |
2900 |
75 |
125 |
100 |
100 |
20 |
1450 |
11 |
125 |
100 |
IH125-100-315
|
200 |
125 |
2900 |
110 |
125 |
100 |
100 |
32 |
1450 |
15 |
125 |
100 |
IH125-100-400 |
100 |
50 |
1450 |
30 |
125 |
100 |
IH150-125-250 |
200 |
20 |
1450 |
18.5 |
150 |
125 |
IH150-125-315 |
200 |
32 |
1450 |
30 |
150 |
125 |
IH150-125-400 |
200 |
50 |
1450 |
45 |
150 |
125 |
IH200-150-250 |
400 |
20 |
1450 |
37 |
150 |
150 |
IH200-150-315 |
400 |
32 |
1450 |
55 |
150 |
150 |
IH200-150-400 |
400 |
50 |
1450 |
90 |
150 |
150 | |
