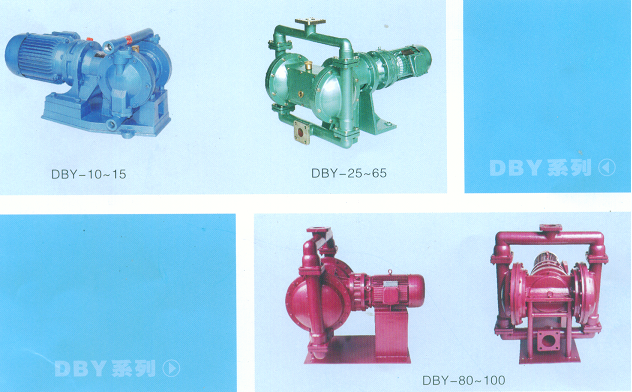

DBY电动隔膜泵
 概 述
DBY系列电动隔膜泵，采用摆线针轮减速传动，通过曲轴滑块机构带动双隔膜作往复运动，使工作腔容
积发生交替变化从而达到将液体不断地吸入和排出。同时，近年来由于隔膜材质取得了突破性的进展，大大
地延长隔膜的使用寿命，因此被越来越广泛地替代部分离心泵、螺杆泵来应用于石化、陶瓷、冶金等行业。
特 点
1、结构紧凑、体积小、重量轻、装拆方便；
2、传动效率高；
3、运转平稳、噪音低；
4、使用寿命长；
5、可无泄漏输送介质；
6、可承受空载运行；
7、不需灌引水，能自吸7米；
8、通过性能好，大颗粒杂质、泥浆等均可毫不费力地通过；
9、根据不同介质，隔膜分为氯丁橡胶、氟橡胶、丁腈橡胶、四氟乙烯，完全可
以满足不同用户的需要。过流部件也可根据用户要求，分为铸铁、不锈钢、铝合
金，电机分为普通型和防爆型。
 主 要 用 途
1、各种剧毒、易燃、易挥发液体。
2、各种强酸、强碱、强腐蚀液体。
3、可输送较高温度的介质150℃。
4、作为各种压滤机前级送压装置。
5、热水回收及循环。
6、油罐车、油库、油品装卸。
7、泵吸泡菜、果酱、土豆泥、巧克力等。
8、泵吸油漆、树胶、颜料黏合剂。
9、各种瓷器釉浆、水泥灌浆、灰浆、泥浆。
10、各种橡胶乳胶、有机溶剂、填料。
11、用泵为油轮驳船清仓吸取仓内污水及剩油。
12、啤酒花及发酵粉稀浆、糖浆、糖蜜。
13、泵吸矿井、坑道、隧道、下水道中污水、沉淀物。
14、各种特殊介质的吸送。
工 作 原 理
电机与减速机（3）通过轴承箱（2）旋转，由变向机构（4）将曲轴的圆周运动转变成滑动杆（5）的轴
向移动，再带动隔膜往复运动。在左右两个泵腔内，装有上下四个单向球阀、隔膜的运动造成工作腔的
容积的改变，迫使四个单向球阀交替地开启和关闭，从而将液体不断地吸入和排出。
主 要 性 能 规 格
|
型号 |
泵 |
流量
M3/h |
扬程
m |
吸程
m |
配备功率
kw |
使用温度℃ |
配备减速机
型号 |
|
进口 |
出口 |
铸铁 |
不锈钢 |
铝合金 |
|
DBY-10 |
丝扣 |
3/8” |
0．5 |
40 |
3 |
0．55 |
100 |
150 |
80 |
XWD0.55-2-35 |
|
DBY-15 |
丝扣 |
1/2” |
0.75 |
40 |
3 |
0.55 |
100 |
150 |
80 |
XWD0.5-2-35 |
|
DBY-25 |
25 |
25 |
3.5 |
40 |
4 |
1.5 |
100 |
150 |
80 |
XLD1.5-3-35 |
|
DBY-40 |
40 |
40 |
4.5 |
40 |
4 |
1.5 |
100 |
150 |
80 |
XLD1.5-3-29 |
|
DBY-50 |
50 |
50 |
6.5 |
40 |
4.5 |
2.2 |
100 |
150 |
80 |
XLD2.2-3-35 |
|
DBY-65 |
65 |
65 |
8 |
40 |
4.5 |
2.2 |
100 |
150 |
80 |
XLD2.2.-3-29 |
|
DBY-80 |
80 |
80 |
16 |
40 |
5 |
3 |
100 |
150 |
80 |
XLD3-5-35 |
|
DBY-100 |
100 |
100 |
20 |
40 |
5 |
3 |
100 |
150 |
80 |
XLD4-29 |
性 能 参 数 表
|
型号 |
流量
（m3/h) |
扬程
(m) |
吸程
(m) |
配备功率
(KW) |
泵体材料 |
配备减速机
型号 |
|
铸铁 |
铝合金 |
不锈钢 |
衬胶 |
|
DBY-10 |
0.75 |
30 |
3 |
0.55 |
☆ |
☆ |
☆ |
/ |
XLD3-35 |
|
DBY-15 |
1.5 |
30 |
3 |
0.55 |
☆ |
☆ |
☆ |
/ |
XLD3-35 |
|
DBY-20 |
2.5 |
30 |
3 |
1.5 |
☆ |
☆ |
☆ |
/ |
XLD3-35 |
|
DBY-25 |
3.5 |
30 |
4 |
1.5 |
☆ |
☆ |
☆ |
☆ |
XLD3-35 |
|
DBY-32 |
4 |
30 |
4 |
1.5 |
☆ |
☆ |
☆ |
☆ |
XLD3-35 |
|
DBY-40 |
4.5 |
30 |
4 |
1.5 |
☆ |
☆ |
☆ |
☆ |
XLD3-35 |
|
DBY-50 |
6.5 |
30 |
4.5 |
2.2 |
☆ |
☆ |
☆ |
☆ |
XLD3-35 |
|
DBY-65 |
8 |
30 |
4.5 |
2.2 |
☆ |
☆ |
☆ |
☆ |
XLD3-35 |
|
DBY-80 |
16 |
30 |
5 |
3 |
☆ |
☆ |
☆ |
/ |
XLF5-35 |
|
DBY-100 |
20 |
30 |
5 |
3 |
☆ |
☆ |
☆ |
/ |
XLD5-35 |
注:☆－有 ∕－无

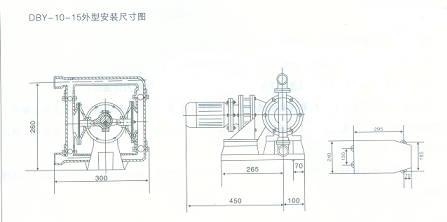

外 形 及 安 装 尺 寸

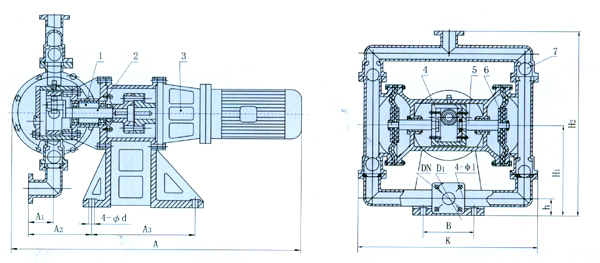

DBY-25-100外型安装尺寸图
|
型号 |
A |
A1 |
A2 |
A3 |
B |
K |
DN |
D1 |
Φ1 |
Φd |
h |
H1 |
H2 |
|
DBY-10 |
550 |
100 |
90 |
290 |
190 |
250 |
10 |
50 |
12.5 |
14 |
50 |
155 |
290 |
|
DBY-15 |
550 |
100 |
90 |
290 |
190 |
250 |
15 |
55 |
12.5 |
14 |
50 |
155 |
290 |
|
DBY-20 |
697 |
45 |
120 |
340 |
150 |
317 |
20 |
65 |
12.5 |
14 |
35 |
130 |
262 |
|
DBY-25 |
900 |
75 |
160 |
300 |
180 |
550 |
25 |
75 |
11 |
17.5 |
110 |
315 |
620 |
|
DBY-32 |
900 |
75 |
160 |
300 |
180 |
550 |
32 |
90 |
14 |
17.5 |
110 |
315 |
620 |
|
DBY-40 |
900 |
75 |
160 |
300 |
180 |
550 |
40 |
100 |
14 |
17.5 |
110 |
315 |
620 |
|
DBY-50 |
960 |
140 |
250 |
370 |
240 |
550 |
50 |
110 |
14 |
17.5 |
85 |
360 |
720 |
|
DBY-65 |
960 |
140 |
250 |
370 |
240 |
550 |
65 |
130 |
14 |
17.5 |
85 |
360 |
820 |
|
DBY-80 |
900 |
110 |
0 |
700 |
390 |
800 |
80 |
150 |
17.5 |
17.5 |
130 |
470 |
980 |
|
DBY-100 |
900 |
110 |
0 |
700 |
390 |
800 |
100 |
150 |
17.5 |
17.5 |
130 |
470 |
980 |
 正 确 选 用 隔 膜
本隔膜泵的主要部件是隔膜，正确选用隔膜可以达到事半功倍的目的，用户订货时须注明输送介质的性
质，以便出厂时配备不同隔膜，一般隔膜有下列几种：
一、丁腈隔膜，主要用于耐油场合。
二、氯丁橡胶5031#本厂特制，主要用于各种酸类、碱类。
三、氟橡胶6021#本厂特制，主要用于高温150℃，耐甲苯耐腐蚀。但价格比其他隔膜高。
四、食品橡胶，专用于食品饮料的输送。
注 意 事 项
1、泵出口严禁安装阀门，如必需装阀门；要在出口安装安全阀门，工作压力不得超过4公斤，以免造成损失。
2、应及时加油，保持润滑系统正常运转。
3、泵在使用中环境温度应小于40℃、电机温度不得超过75℃。
4、被输送的介质及其温度应在泵允许范围内。
5、对于输送液体为易沉淀结晶的介质时，使用后应及时清洗排净泵内积物，以免再开始损坏。
|
